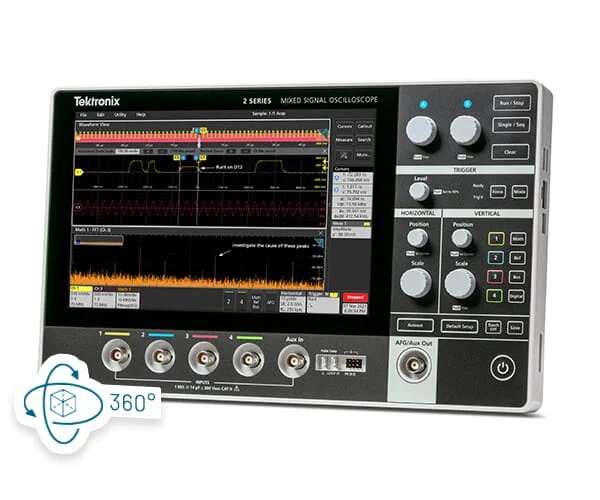

泰克便携式混合信号示波器2 系列 MSO

适用于日常调试的紧凑型多功能示波器

2 系列 MSO 拥有多达 4 个模拟通道、500 MHz 带宽、2.5 GS/s 采样率、16 通道 MSO、50 MHz AFG、4 位数字码型发生器、

高级触发和协议解码，集所有功能于一个厚约 1.5” 的紧凑型 外壳中。不管您在何处工作，2 系列MSO 是电子调试和测试 的必选示波器。

2 系列MSO 配备电容式触控屏和专为触控而设计的高度直观 的用户界面，是屡获殊荣的新一代泰克系列示波器中的一

员。共享用户界面和可编程接口使您可以轻松使用泰克所有 的新一代示波器

选配电池组之后，同一台仪器既可在实验室中使用，也可在 现场使用，从而扩展了仪器应用。

凭借大量兼容探头和整套附件，2 系列MSO 成为同类产品中 性能*强大、功能*齐全的仪器，非常适合各种应用领域。

主要性能指标

模拟输入通道

2 路或 4 路输入

带宽

70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz

采样率

•    2.5 GS/s 半通道

•     1.25 GS/s 全通道

记录长度

每个通道 10 M 个点

垂直分辨率

•    8 位 ADC

•    高分辨率模式下高达 16 位

标准触发类型

边沿、脉宽、欠幅、超时、逻辑、建立和保持、上升/下降 时间和并行总线

标准分析

•    光标：波形、V 条、H 条和 V&H 条

•    测量：37

•    绘图：XY，限值模板

•    数学：基本波形代数、FFT 和高级公式编辑器

•    搜索：搜索任何触发标准

串行触发、解码和分析（选配）

I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、CAN XL、LIN 和 SENT

数字输入通道（选配）

16 路输入

任意函数发生器（选配）

•    50 MHz 波形生成

•    波形类型：任意波形、正弦波、方波、脉冲、锯齿波、 三角波、DC 电平、高斯、洛伦兹、指数上升/下降、

Sin(x)/x、随机噪声、半正矢波、心电图

数字码型发生器（选配）

•    4 位

•    用户定义、手动和切换

显示器

•    10.1 英寸 TFT 彩色

•    WXGA (1280 x 800) 分辨率

•    容性（多触点）触摸屏

连接

•    USB 2.0 设备（单端口）

•    USB 2.0 主机（双端口）

•     LAN（10/100 MB/s Base-T 以太网）

电池组（选配）

•    电池组，带 2 个电池槽，具有热插拔功能

•    正常使用时间为 8 小时（两节电池）

远程控制

借助网络连接和远程虚拟网络计算 (VNC)，可远程查看和控 制示波器。

VESA 安装

100 mm x 100 mm VESA 接口

安全性

Kensington 防盗锁，T-Bar 型 软件：连接安全选项

标准探头

每条通道一个 TPP0200 200 MHz 10:1 电压探头

协作工具（选配）

•    TekDrive：通过 TekDrive 云保存和调用波形、设置和截 屏。与团队中的其他成员共享数据。

•    TekScope：执行基本的仪器控制并将波形数据传输到

PC。离线分析，比如对保存的数据进行协议解码、自动 测量等。

附件（选配）

•    保护套套件：便携包、单撑、橡胶保护套

•    机架安装套件

•    硬质箱

•    电池充电器

保修

一年标准保修

技术规格

除另行指明外，所有技术规格均为典型值。除另行指明外，所有技术规格均适用于所有型号。

型号概述



	MSO22	MSO24
模拟通道	2	4
模拟通道带宽	70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
	500 MHz 保证带宽，4 mV/div - 10 V/div。
采样率	1.25 GS/s 全通道，2.5 GS/s 半通道（交错）
记录长度	10 M
数字通道	16
AFG 输出	1（带 Aux Out 的多路复用）
