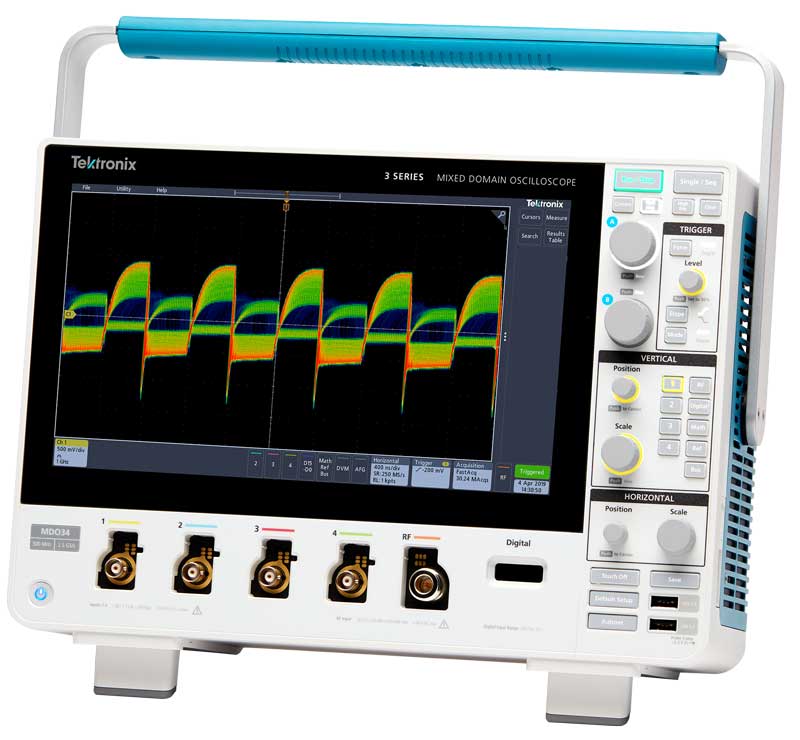

泰克混合域示波器3 系列 MDO

主要性能指标

• 2 条模拟通道和 4 条模拟通道型号

• 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽型号

• 带宽可以升级 (*高 1 GHz)

• *高 5 GS/s 采样率

• 所有通道上 10 M 记录长度

• >280,000 wfm/s *大波形捕获速率

• 标配无源电压探头，3.9 pF 容性负载和 250 MHz 或 500 MHz 或1 GHz模拟带宽

• 频谱分析仪 (选配)

  • 频率范围: 9 kHz - 1 GHz (标配)或 3 GHz (选配)

  • 超宽捕获带宽，*高可达 3 GHz



• 任意函数发生器 (选配)

  • 13 种预先定义的波形类型

  • 50 MHz 波形发生

  • 128 k 任意波形发生器记录长度

  • 250 MS/s 任意波形发生器采样率



• 数字通道 (选配)

  • 16 条数字通道

  • 所有通道上10 M 记录长度

  • 121.2 ps 定时分辨率



• 串行总线解码、触发和搜索(选配)

  • 串行总线支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音频标准



• 数字电压表/频率计数器 (产品注册后免费)

  • 4 位 DC, AC RMS 和 DC+AC RMS 电压测量

  • 5 位频率测量



典型应用

• 嵌入式设计和物联网

  使用 3 系列 MDO 在混合信号嵌入式系统上执行系统级调试，并支持各种常用的串行总线，包括当今较常用的串行总线技术，迅速发现和解决问题。



• 功率设计

  使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供较广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。



• 教育

  管理工作台上的多台仪器可能会非常麻烦。3 系列 MDO 体积小(深 5.9 英寸, 149 mm)，在一台仪器中同时融合了模拟测量、数字测量、RF 测量及一台信号源。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。



• 制造测试和调试

  规格和空间限制可能会给车间带来巨大影响。3 系列 MDO 把多台仪器集成到一台小型仪器中，竭尽所能地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。



• 安装和维护服务

  在需要的时间和地点获得适当的仪器至关重要。3 系列 MDO 在一台轻便的 (11.7 磅, 5.3 公斤) 便携式仪器中提供了模拟波形、数字逻辑和频谱分析功能，特别适合空间有限、且需要灵活性的应用。



技术数据

除另行指明外，所有技术数据都是有保障的数据。除另行指明外，所有技术数据均适用于所有型号。

MDO32

混合域示波器，带有两条模拟通道、一个辅助触发输入、一个1 GHz频谱分析仪、一个频谱分析仪输入和一个逻辑分析仪输入

MDO34

混合域示波器，带有 4 条模拟通道、一个1 GHz频谱分析仪、1 个频谱分析仪输入和 1 个逻辑分析仪输入

标配附件

探头

1 GHz 型号

TPP1000，1 GHz 带宽，10X，3.9 pF。每条模拟通道一只无源电压探头

350 MHz 和 500 MHz 型号

TPP0500B, 500 MHz 带宽, 10X, 3.9 pF。每条模拟通道一只无源电压探头

100 MHz 和 200 MHz 型号

TPP0250, 250 MHz 带宽, 10X, 3.9 pF。每条模拟通道一只无源电压探头

配备 3-MSO 选项的任何型号

一只 P6316 16 通道逻辑探头和附件

附件

071-3608-00

安装和安全说明，印刷手册（翻译成英语、日语和简体中文）

016-2144-xx

附件包

-

电源线

-

校准证书，可溯源美国国家计量学会和 ISO9001 质量体系认证标准
