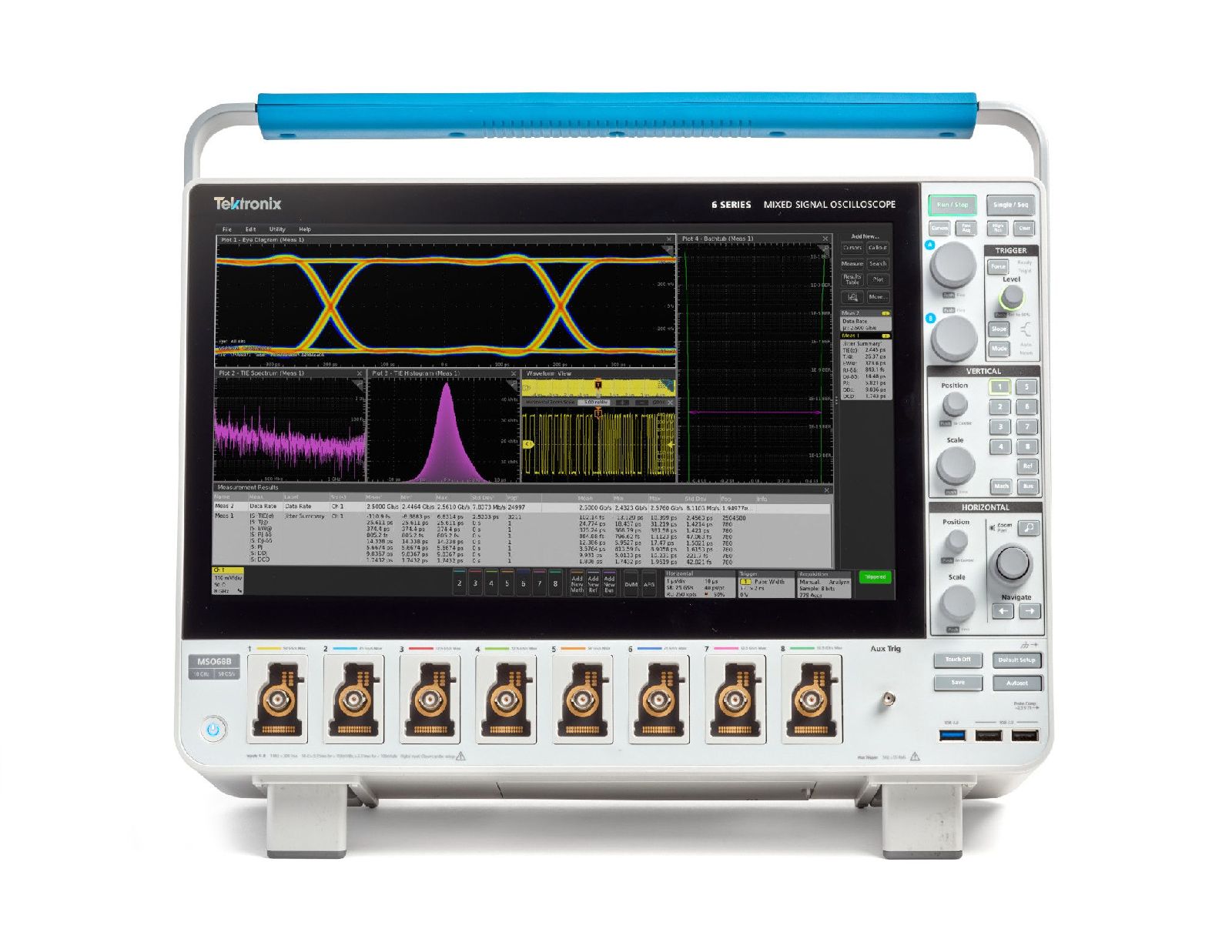

泰克混合信号示波器6 系列 B MSO

6 系列 B MSO混合信号示波器 型号

6 系列 B MSO混合信号示波器 概述

B 版本新增功能

更多通道

• 4、6 和 8 通道型号

噪音更低

• 在所有垂直范围内具有行业先进的噪声性能（满刻度百分比）

带宽更高

• 1-8 GHz 仍然可用。已添加 10 GHz

采样灵活

• 2 通道采样率为 50 GS/s

• 4 通道采样率为 25 GS/s

• 4 通道以上采样率均为 12.5 GS/s

安全简化

• 所有用户数据均存储于可移动固态硬盘驱动器上

超低噪声

• 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。

• 5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率

• 1 mV/div 和 1 GHz 时的噪声 <55 ?V

• 50 mV/div 和 10 GHz 时的噪声 <1.25 mV

同步多通道频谱分析

获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。

• 任何模拟通道均可视为波形、频谱或两者

• 射频频率或幅度变化时绘图和触发

• 频谱和时域波形同步以与射频和时域事件相关联

• 频谱控制（例如中心频率和 RBW）完全独立于时域控制


  规格概述



  输入通道
  4、6 或 8 FlexChannel 输入。
  每个 FlexChannel 提供一个模拟信号输入或者连接 TLP058¹ 探头实现 8 路数字逻辑输入

  带宽¹
  1、2.5、4、6、8 或 10 GHz

  采样率
  2 模拟通道上为 50 GS/s
  4 模拟通道上为 25 GS/s
  4 以上模拟通道上为 12.5 GS/s

  记录长度 ¹
  在所有模拟/数字通道上*高为 1 G 样点

  信号发生器¹
  13 种标准波形，加上任意波形

  数字电压表²
  4 位

  触发频率计数器²
  8 位

  显示器
  15.6 英寸 (385 mm)
  TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏

  1 - 可选且可升级
  2 - 产品注册后免费


  按需添加功能



• 将带宽升级至 10 GHz

• 将每条通道上的记录长度增至 1 G 样点

• 增加逻辑探头，*多时实现 64 路数字通道

• 添加 Windows 10 操作系统

•

  包装箱里有什么物品？



• 每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件

• 前保护罩与配套包

• 鼠标

• 电源线

• 印刷的安装手册涵盖安全和基本操作

• 全面的内置在线帮助

• 追溯证明

• 针对仪器和随附探头的 1 年保修

•

• 添加任意波形/函数发生器

• 添加高级分析：串行解码/触发、电源、抖动、存储器分析和调试以及自动一致性测试

• 从多种电压和电流探头中选择
