项目

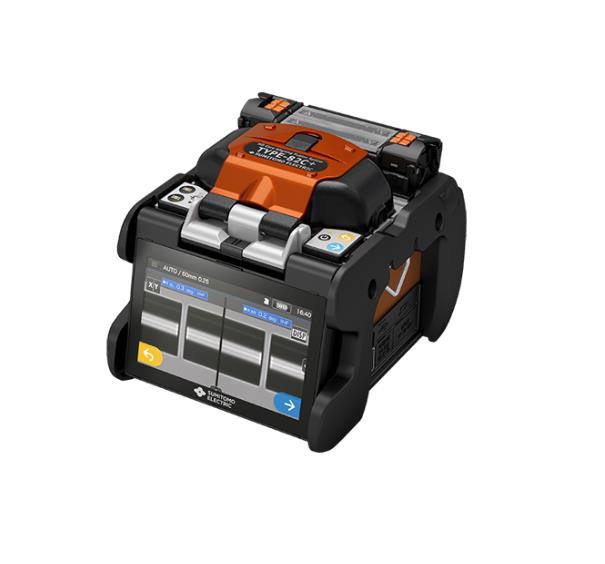

TYPE-82C+

适用光纤

材料

石英玻璃纤维

种类型号

SMF(ITU-T G.652)、MMF（ITU-T G.651)、

DSF((ITU-T G.653)、NZDSF((ITU-T G.655)、

BIF(ITU-T G.657)、EDF

光纤直径

包层直径：80~150μm、涂层直径：100μm~1000μm

适用光纤或光缆尺寸

Φ1，000μm以下

皮线光缆（2.0X3.1mm)

室内光缆（2.0X2.0mm)

切割长度

5~16mm

10mm

标准性能

熔接损耗（标准）1

SMF:0.01dB、MMF:0.01dB

DSF:0.03dB、NZDSF:0.03dB

熔接循环时间（标准）

5秒（快速模式）、7秒（SMF标准模式）

7秒（AUTO模式）

加热循环时间（标准）

8秒

熔接和加热循环 2

约310次 （BU-16大容量锂电池）

光纤视图和放大倍数

两个CMOS摄影机观测

X或Y单轴视图380X（缩放760倍）

X和Y双轴视图380倍

程序

熔接程序

300组，其中初始预置74组，客户设置226组

加热程序

100，其中初始预置27组，客户设置73组

功能

损耗推定

已提供

熔接图像/熔接数据存储

可存储200张图像/10,000个熔接数据（机身内存）

可存储50,200张图像/20,000个熔接数据（8G SD卡）

张力测试

1.96-2.09N(200gf)

熔接衰减

0.1dB至15dB、增量为0.1dB

250μm、900μm松紧套光纤通用夹钳

已提供

双面式涂层夹

已提供

双自动独立加热器

已提供

可选型加热器操作

已提供

快速上手用户培训视频

已提供

自动光纤识别

SMF/MMF/DSF/NZDF/BIF/Other

自动放电校正

针对环境条件变化自动校正

放电试验

已提供

显示剩余熔接和加热次数

已提供（电池模式）

远程互动维护

已提供

无线网络连接（可选）

可提供

尺寸/重量

尺寸

128W*154D*130H(不含防震橡胶）

重量

1.9kg（不包括电池）、2.2kg(包括电池）

显示器

5.0英寸触摸屏彩色LCD显示器

端子

DC输出

DC12V(用于JR-6)

USB输出

USB2.0(mini-B型）

存储媒体

SD/SDHC存储卡（可支持32GB）

电源

AC输入

100~240V、50/60Hz(ADC-16)

DC输入

10~15V

电池模块

锂离子10.8V、6,400毫安(BU-16)

工作条件

海拔0~6,000m、温度-10~+50℃、湿度0~95%（无结露）、风速15m/s以下

存放条件

温度-40~+80℃、湿度0~95%（无冷凝）、电池-20~+30℃（长期）

电极寿命

3,000次弧光放电 3

软件升级

网络升级

数据管理

通过专用电脑软件，可存储，编辑，分析数据

试验详情

抗震性

76CM的5面跌落（除上面方向）

防护试验

国际测量标准IK07等级

防水性

满足IPx2国际防水标准（4个呈15°倾斜的表面每个表面暴露在以3mm/min速度滴下的水中持续至少25分钟后正常运转）

防尘性

满足IP5x国际防尘标准(在装有粒径25μm以下尘埃的设备内放置8小时候可正常运转）
