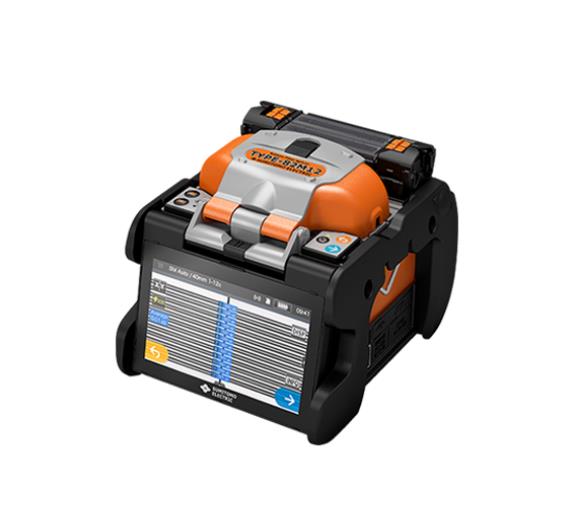

住友Sumitomo多芯光纤熔接机TYPE-82M12

型号

TYPE-82M12

材料

石英玻璃纤维

光纤种类

SMF(ITU-T G.652)、MMF(ITU-T G.651)、DSF(ITU-T G.653)、NZDSF(ITU-T G.655)、BIF(ITU-T G.657)

光纤芯数

1，2，4，5，6，8，10，12

光纤包层直径

带状光纤：包层外径：125um,带状光纤厚度：280-400 um

单芯光纤：包层外径：125um，光纤被覆外径：250um，500um，900um

适用光缆直径

下线光缆（2.0*2.0—3.1mm）,皮线光缆（1.6*2.0mm）

切断长度

10mm

熔接损耗(标准) ※1

SMF: 0.05dB、MMF: 0.02dB、DSF: 0.08dB、NZDSF: 0.08dB

熔接时间(标准)

9秒(单芯熔接)、12秒(4芯带状)、11秒(快速模式：Quick model，12芯带状)、14秒（标准模式：Std. Mode，12芯带状）

加热补强时间(标准)

25秒（住友FPS热缩套管，40mm，12芯）35秒(普通热缩套管，40mm，12芯带状)

电池使用次数（熔接和+加热补强）※2

约220次（12芯带状）

光纤视图和放大倍数

两个CMOS摄像机观测；23X（变焦：46X）对应X或者Y轴方向观察、23X对应X和Y双轴方向观察

熔接程序

300

加热程序

100

损耗推定

可提供

熔接图像捕获/熔接数据存储

200图像/10,000熔接数据

张力测试

1.96N-2.09N(200gf-213 gf)

可反转型光纤涂覆压夹

可提供

双联加热器

可提供双联自带独立加热

加热补强

可提供熔接及加热补强的自动启动功能

双联加热器

可提供

操作说明

可提供指导帮助客户的操作说明视频功能

自动放电校准

可提供（根据环境变化自动校准放电系数）自动放电校准系统

放电试验

可提供

已提供(电池模式)显示剩余熔接和加热循环

远程互动维护

已提供远程互动维护系统

尺寸/重量

尺寸

128W×154D×130Hmm(不带抗震橡胶)

重量

1,7kg(不包括电池)、2.0kg(包括BU-16电池)

显示器

5.0英寸触摸屏彩色LCD显示器

DC输出

DC12V(用于JR-6)

USB端口

USB2.0(mini-B型)

存储媒体

SD/SDHC内存卡

电源

AC输入

100~240V、50/60Hz(ADC-16)

DC输入

10~15V

电池模块

锂离子10.8V、64600mAh(BU-16)

工作条件

海拔0~3,660m、温度-10~+50℃、湿度0~95% (无结露)、风速15m/s以下

存放条件

温度-40~+80℃、湿度0~95% (无结露)、电池-20~+30℃(长期)

电极寿命

3000次放电※3

品名

型号

数量

主机

TYPE-82M12

1个

热剥钳

JR-6

1个

电池

BU-16

1个

电源适配器

ADC-16

1个

电源线

PC-AC<X>

1个

冷却盘

-

1个

备用电极

ER-10

1对

光纤切割刀

FC-6R

1把

操作说明书光盘（CD）

-

1个

简易适用说明书

-

1个

收容箱和工作台

CC-82

1个

背带

-

1个

夹具

FHM-12（12芯带状）

1对

型号

FHS-025

FHS-09

FHM-2

FHM-4

FHM-5

FHM-6

FHM-8

FHM-10

FHM-12

FHD-1

适用光缆

Φ0.25mm单芯

Φ0.9mm单芯

2芯带状

4芯带状

5芯带状

6芯带状

8芯带状

10芯带状

12芯带状

下线/皮线光缆
