| | 品牌：罗德与施瓦茨(R&S) | | 型号：FPH | | 加工定制：否 | |
| | 类型：网络 | | | | | |
符合“3 P”需求——性能 (Performance)、便携 (Portability)、价格 (Price)

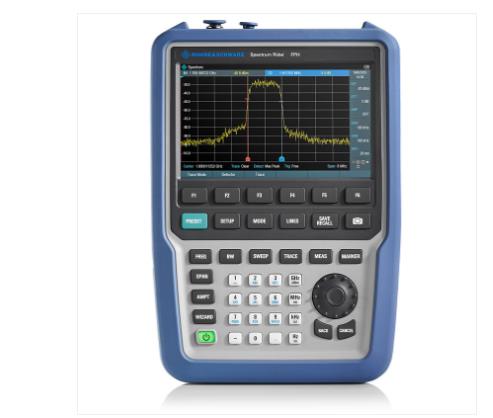

R&S®Spectrum Rider FPH 采用德国工程和人体工程学设计，性能卓越，价格合理。它具备射频性能和低至 –163 dBm 的 DANL，可捕获微弱信号。便携式 R&S®Spectrum Rider FPH 仅重 2.5 kg，电池续航时间超过六个小时。价格合理，可随时随地进行测量。
主要特点：R&S FPH 手持式频谱分析仪
规格：R&S FPH 手持式频谱分析仪
| 频率范围 |
| .02 型号基本单元 |
|
5 kHz 至 2 GHz |
| |
带 R&S®FPH-B3 选件 |
5 kHz 至 3 GHz |
| |
带 R&S®FPH-B3 和 R&S®FPH-B4 选件 |
5 kHz 至 4 GHz |
| .06 型号基本单元 |
|
5 kHz 至 6 GHz |
| |
带 R&S®FPH-B8 选件 |
5 kHz 至 8 GHz |
| .13 型号基本单元 |
|
5 kHz 至 13.6 GHz |
| |
带 R&S®FPH-B20 选件 |
5 kHz 至 20 GHz |
| .26 型号基本单元 |
|
5 kHz 至 26.6 GHz |
| |
带 R&S®FPH-B31 选件 |
5 kHz 至 31 GHz |
| .06/.13/.26 型号基本单元（适用于序列号 ≥ 103100 的仪器） |
带 R&S®FPH-B29 选件 |
5 kHz 至 100 Hz |
| 频率分辨率 |
|
1 Hz |
| 分辨率带宽 |
|
1 Hz 至 3 MHz，1/3 序列 |
| 频谱纯度，SSB 相位噪声 |
|
f = 500 MHz |
| 载波偏置 |
30 kHz |
< –88 dBc (1 Hz)，典型值 –95 dBc (1 Hz) |
| |
100 kHz |
< –98 dBc (1 Hz)，典型值 –105 dBc (1 Hz) |
| |
1 MHz |
< –118 dBc (1 Hz)，典型值 –125 dBc (1 Hz) |
| 显示平均噪声电平 |
0 dB 射频衰减，50 Ω 端接，分辨率带宽 = 100 Hz，视频带宽 = 10 Hz，采样检波器，对数刻度，跟踪源关闭，归一化为 1 Hz |
| .02 型号 |
前置放大器 = 关闭 |
| |
1 MHz 至 10 MHz |
< –135 dBm，典型值 –142 dBm |
| |
10 MHz 至 1 GHz |
< –142 dBm，典型值 –146 dBm |
| |
1 GHz 至 4 GHz |
< –140 dBm，典型值 –144 dBm |
| |
前置放大器 = 开启 |
| |
1 MHz 至 10 MHz |
< –150 dBm，典型值 –160 dBm |
| |
10 MHz 至 3 GHz |
< –158 dBm，典型值 –163 dBm |
| |
3 GHz 至 4 GHz |
< –156 dBm，典型值 –161 dBm |
| .06/.13/.26 型号 |
前置放大器 = 关闭 |
| |
1 MHz 至 10 MHz |
< –122 dBm，典型值 –130 dBm |
| |
10 MHz 至 25 MHz |
< –130 dBm，典型值 –135 dBm |
| |
25 MHz 至 1 GHz |
< –140 dBm，典型值 –145 dBm |
| |
1 GHz 至 4 GHz |
< –135 dBm，典型值 –140 dBm |
| |
4 GHz 至 8 GHz |
< –135 dBm，典型值 –140 dBm |
| |
8 GHz 至 19 GHz |
< –135 dBm，典型值 –138 dBm |
| |
19 GHz 至 20 GHz |
< –130 dBm，典型值 –138 dBm |
| |
20 GHz 至 27 GHz |
< –130 dBm，典型值 –138 dBm |
| |
27 GHz 至 29 GHz |
< –125 dBm，典型值 –130 dBm |
| |
29 GHz 至 31 GHz |
< –120 dBm，典型值 –123 dBm |
| |
前置放大器 = 开启 |
| |
1 MHz 至 20 MHz |
< –147 dBm，典型值 –152 dBm |
| |
20 MHz 至 1 GHz |
< –158 dBm，典型值 –162 dBm |
| |
1 GHz 至 3 GHz |
< –158 dBm，典型值 –162 dBm |
| |
3 GHz 至 4 GHz |
< –155 dBm，典型值 –158 dBm |
| |
4 GHz 至 4.5 GHz |
< –155 dBm，典型值 –158 dBm |
| |
4.5 GHz 至 8 GHz |
< –150 dBm，典型值 –155 dBm |
| |
8 GHz 至 20 GHz |
< –150 dBm，典型值 –155 dBm |
| |
20 GHz 至 27 GHz |
< –150 dBm，典型值 –155 dBm |
| |
27 GHz 至 29 GHz |
< –140 dBm，典型值 –145 dBm |
| |
29 GHz 至 31 GHz |
< –130 dBm，典型值 –133 dBm |
| 三阶互调截取点 (IP3) |
无互调动态范围，2 × –20 dBm 信号电平，射频衰减 = 0 dB，射频前置放大器 = 关闭 |
| |
f = 1 GHz |
+7 dBm（测量值） |
| |
f = 2.4 GHz |
+10 dBm（测量值） |
| |
f = 4.5 GHz |
+8 dBm（测量值） |
| |
f = 9.5 GHz |
+10 dBm（测量值） |
| |
f = 12 GHz |
+9 dBm（测量值） |
| |
f = 22 GHz |
+8 dBm（测量值） |
| |
f = 26.5 GHz |
+10 dBm（测量值） |
| 总体测量不确定度 |
95% 置信水平，+20°C 至 +30°C，SNR > 16 dB，低于参考电平 0 dB 至 –50 dB，自动射频衰减 |
| |
10 MHz ≤ f ≤ 31 GHz |
< 1.25 dB，典型值 0.5 dB |
| 显示屏 |
|
|
| 分辨率 |
|
WVGA，800 像素 × 480 像素 |
| R&S®HA-Z306 锂离子电池盒 |
|
| 容量 |
|
72 Wh |
| 电压 |
|
标称值 11.25 V |
| 充满电的新电池的续航时间 |
.02 型号 |
8 小时 |
| |
.06 型号 |
7 小时 |
| |
.13/.26 型号 |
6 小时 |
| 尺寸 |
宽 × 高 × 深 |
202 mm × 294 mm × 76 mm
(8.0 in × 11.6 in × 3 in) |
| 重量 |
|
2.5 kg (5.5 lb) |
