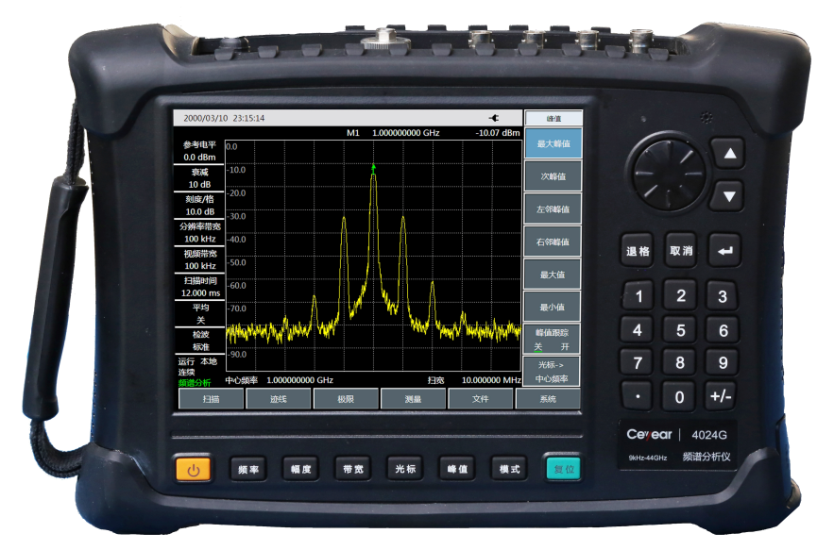

思仪Ceyear频谱分析仪4024系列

产品综述

       4024频谱分析仪系列产品具有工作频段宽、性能指标高、扫描速度快、测试功能多、操作简便等多重优点，性能指标方面具有优良的平均噪声电平、相位噪声以及扫描速度，测量功能方面具有频谱分析、场强测量、干扰分析、模拟解调、功率测量、信道扫描、信号分析等多种测量功能模式以及通道功率、占用带宽、邻道功率、音频解调、杂散模板、载噪比等多种智能测量功能，采用8.4寸液晶及电容触摸屏一体化设计提高了显示清晰度和操作便捷性，结构形式采用手持式，体积小、重量轻、供电灵活、便于机动，极其适合现场使用。可应用于微波与卫星通信、无线通信等领域的信号及设备测试。

主要特点

• 频率覆盖范围：从9kHz覆盖到67GHz，共9种型号

• 显示平均噪声电平：可达-163dBm@1Hz RBW（典型值）

• 相位噪声性能：

        -112dBc/Hz@100kHz频偏@1GHz载波（4024A/B/C）

        -106dBc/Hz@100kHz频偏@1GHz载波（4024D/E/F/G/H/L）

• 扫描速度：1GHz扫宽*快扫描时间<20ms

• 分辨率带宽：1Hz～10MHz

• 全频段前置放大器：标准配置

• 多种测量功能模式：频谱分析、场强测量、干扰分析（瀑布图、RSSI）、模拟解调（AM/FM/PM）、信道扫描、高精度USB功率测量、信号分析等

• 多种智能测量功能：场强测量、通道功率、占用带宽、邻道功率、音频解调、载噪比、杂散模板等

• 多样的辅助测试接口：10MHz参考输入输出接口、GPS天线接口、零扫宽中频输出接口、外触发输入接口等

• 方便快捷的用户操作体验：8.4寸大屏幕高亮液晶以及大字体显示、便捷的电容触摸屏操作、液晶与触摸屏一体化设计、多种显示模式等

• 工作温度范围为-10℃～50℃

• 可通过电池或适配器供电


  技术规范

  型号	4024A/B/C/D/E/F/G/H/L
  频率范围	4024A：9kHz～4GHz        4024B：9kHz～6.5GHz 4024C：9kHz～9GHz        4024D：9kHz～20GHz 4024E：9kHz～26.5GHz      4024F：9kHz～32GHz 4024G：9kHz～44GHz      4024H：9kHz～50GHz 4024L：9kHz～67GHz
  频率参考	标称频率：   10MHz 老化率：    ±5×10-7/年 初始校准准确度：±3×10-7 温度稳定性：±1×10-7（-10～50℃，相对于25±5℃）
  扫描时间	范围：10μs～600s（零扫宽） 精度：±2.00%（零扫宽）
  频率读出准确度	频率读出准确度＝±（频率读数×频率参考误差+2%×扫宽+10%×分辨率带宽）
  扫频宽度	范围：0Hz（零扫宽），10Hz~该型号的*高频率范围 准确度：±2.0%
  分辨率带宽	1Hz～10MHz（以1-3步进）
  视频带宽	1Hz～10MHz（以1-3步进）
  边带噪声 （载波1GHz，20℃～30℃）	4024A/B/C： ≤-108dBc/Hz@频偏10kHz   ≤-112dBc/Hz@频偏100kHz ≤-118dBc/Hz@频偏1MHz    ≤-129dBc/Hz@频偏10MHz
  	4024D/E/F/G/H/L： ≤-102dBc/Hz@频偏10kHz   ≤-106dBc/Hz@频偏100kHz ≤-111dBc/Hz@频偏1MHz    ≤-123dBc/Hz@频偏10MHz
  显示平均噪声电平 （输入端接50Ω负载，0dB输入衰减，均值检波，视频类型对数，RBW归一化到1Hz，关闭跟踪源，20℃～30℃）	4024A/B/C： 前置放大器关闭： ≤-140dBm（10MHz～3GHz） ≤-138dBm（3GHz～9GHz） 前置放大器打开： ≤-160dBm（10MHz～3GHz） ≤-157dBm（3GHz～9GHz）
  	4024D/E/F/G： 前置放大器关闭 ≤-138dBm（10MHz～20GHz） ≤-135dBm（20GHz～32GHz） ≤-127dBm（32GHz～40GHz） ≤-120dBm（40GHz～44GHz） 前置放大器打开 ≤-157dBm（10MHz～20GHz） ≤-154dBm（20GHz～32GHz） ≤-148dBm（32GHz～40GHz） ≤-140dBm（40GHz～44GHz）
  	4024H/L： 前置放大器关 ≤-135dBm（10MHz～20GHz） ≤-134dBm（20GHz～32GHz） ≤-129dBm（32GHz～40GHz） ≤-120dBm（40GHz～46GHz） ≤-114dBm（46GHz～50GHz） ≤-114dBm（50GHz～60GHz） ≤-100dBm（60GHz～67GHz） 前置放大器开 ≤-153dBm（10MHz～20GHz） ≤-152dBm（20GHz～32GHz） ≤-147dBm（32GHz～40GHz） ≤-142dBm（40GHz～46GHz） ≤-132dBm（46GHz～50GHz） ≤-132dBm（50GHz～60GHz） ≤-118dBm（60GHz～67GHz）
  剩余响应 （射频输入匹配，0dB衰减，关 闭跟踪源）	4024A/B/C（例外频率：3.2GHz）： 前置放大器关闭：≤-82dBm（10MHz～9GHz） 前置放大器打开：≤-95dBm（10MHz～9GHz）
  	4024D/E/F/G（例外频率：3.2GHz）： 前置放大器关闭： ≤-90dBm（10MHz～13GHz） ≤-85dBm （13GHz～20GHz） ≤-80dBm（20GHz～44GHz） 前置放大器打开： ≤-100dBm（10MHz～20GHz） ≤-95dBm（20GHz～44GHz）
  二次谐波失真 （衰减0dB，-30dBm输入）	4024A/B/C/H/L：<-65dBc（≥50MHz）
  	4024D/E/F/G：<-60dBc（≥50MHz）
  总电平不确定度 （输入信号0dBm~-50dBm，所有设置为自动耦合，20℃～30℃，30分钟预热）	±1.80dB（10MHz～13GHz） ±2.30dB（13GHz～40GHz） ±2.70dB（40GHz～50GHz） ±3.00dB（50GHz～67GHz）
  输入衰减器	4024A/B/C/H/L：衰减范围0dB～30dB，5dB步进
  	4024D/E/F/G：衰减范围0dB～50dB，10dB步进
  *大安全输入电平 （连续波输入，≥10dB衰减，前置放大器关）	4024A/B/C：+27dBm，典型值
  	4024D/E/F/G/H/L：+30dBm，典型值
  参考电平	范围：对数刻度-120dBm～+30dBm 转换误差：±1.20dB
  外形尺寸	313.4mm（宽）×217.1mm（高）×91mm（深）（不含侧提带、后支撑等）
  重量（不含电池）	4024A/B/C：≤4.4kg（不含跟踪源选件），≤4.6kg（含跟踪源选件）
  	4024D/E/F/G：≤5.1kg
  	4024H/L：≤5.3kg
  工作温度	-10℃～+50℃（其中电池工作温度为0℃～+45℃）
  贮存温度	-40℃～+70℃（其中电池存储温度为-20℃～+60℃）
  电磁兼容性	符合GJB 3947A-2009中 3.9.1的要求
  电源输入形式	交流电源适配器：输入220VAC（1±10％），50Hz（1±5％） 输出15VDC，4A 锂离子电池：10.8V
  电池供电时间	4024A/B/C：3h（典型值）
  	4024D/E/F/G：2.5h（典型值）
  	4024H/L：2h（典型值）
  整机功耗（不对电池充电）	4024A/B/C：≤25W
  	4024D/E/F/G：≤33W
  	4024H/L：≤38W
  测试端口	射频输入： 4024A/B/C/D/E：N型阴转接器 4024F/G：2.4mm阴转接器 4024H/L：1.85mm阴转接器 射频输出：N型阴转接器（仅在4024A/B/C配置跟踪源选件时装配）
  其他接口	10MHz参考输入/输出：BNC（阴） 外触发输入：BNC（阴） 中频输出：BNC（阴） GPS天线输入：BNC（阴）



  主机型号

  编号	名称	描述
  4024A	频谱分析仪	9kHz～4GHz
  4024B	频谱分析仪	9kHz～6.5GHz
  4024C	频谱分析仪	9kHz～9GHz
  4024D	频谱分析仪	9kHz～20GHz
  4024E	频谱分析仪	9kHz～26.5GHz
  4024F	频谱分析仪	9kHz～32GHz
  4024G	频谱分析仪	9kHz～44GHz
  4024H	频谱分析仪	9kHz～50GHz
  4024L	频谱分析仪	9kHz～67GHz




  选件型号

  编号	名称	描述	选配
  4024-001	英文版选件	包括英文标牌、按键、菜单
  4024-002	用户手册中文版
  4024-003	用户手册英文版
  4024-004	编程手册中文版
  4024-005	编程手册英文版
  4024-006	电源适配器	电源适配器
  4024-007	可充电锂离子电池	备用电池组
  4024-009	Micro SD卡	Class4，容量8G
  4024-010	GPS选件	外置天线（BNC）、内置GPS模块及软件
  4024-011	USB功率测量功能选件	提供USB接口的功率测量功能
  		（需单独购买USB功率探头）
  4024-012	87230 USB连续波功率探头	9kHz～6GHz功率探头
  		（需选配011选件使用）
  4024-013	87231 USB连续波功率探头	10MHz～18GHz功率探头
  		（需选配011选件使用）
  4024-014	87232 USB连续波功率探头	50MHz～26.5GHz功率探头
  		（需选配011选件使用）
  4024-015	87233 USB连续波功率探头	50MHz～40GHz功率探头
  		（需选配011选件使用）
  4024-016	干扰分析功能选件	提供瀑布图、RSSI测量等功能
  4024-017	模拟解调功能选件	实现AM/FM/PM信号的调制特性分析
  4024-018	信道扫描功能选件	实现多个信道或频率的信号功率测量
  4024-019	列表扫描功能选件	实现多个频段的连续扫描测量
  4024-020	零扫宽中频输出	零扫宽时输出中频信号
  4024-021	ZE9080定向天线A	频率范围：9kHz～20MHz，N(f)
  		（建议选配025选件使用）
  4024-022	ZE9080定向天线B	频率范围：20MHz～200MHz，N(f)
  		（建议选配025选件使用）
  4024-023	ZE9080定向天线C	频率范围：200MHz～500MHz，N(f)
  		（建议选配025选件使用）
  4024-024	ZE9080定向天线D	频率范围：500MHz～8GHz，N(f)
  		（建议选配025选件使用）
  4024-025	ZE9080天线放大器	频率范围：9kHz～8GHz，N(m)，内含USB电子罗盘选件，配合ZE9080定向天线A/B/C/D选件使用
  4024-026	89901天线	频率范围：1GHz～18GHz，N(f)
  4024-027	89902天线	频率范围：18GHz～40GHz，2.92mm(f)
  4024-028	功能背包	日常保护仪器
  4024-029	双肩携带包	便于携带
  4024-030	安全仪器运输箱	高强度轻便包装箱，带提把，用于运输
  4024-031	89901天线手柄	配合89901天线选件使用
  4024-032	89902天线手柄	配合89902天线选件使用
  4024-033	信号分析	实现干扰信号的快速分析，并提供音频解调和IQ捕获功能
  4024-034	场强测量	提供点频、频率扫描、列表扫描等场强测量功能
  4024-035	4GHz跟踪源	频率范围100kHz～4GHz
  		（仅适用于4024A）
  4024-036	6.5GHz跟踪源	频率范围100kHz～6.5GHz
  		（仅适用于4024B）
  4024-037	9GHz跟踪源	频率范围100kHz～9GHz
  		（仅适用于4024C）
  4024-038	定向分析	内置软件，需配合010选件、电子罗盘和定向天线使用
  4024-039	干扰地图	内置软件，需配合010选件使用
  4024-041	鞭状全向天线	频率700MHz～2700MHz，N(f)，适用于通信频段
  4024-042	700MHz～4GHz定向天线	有源对数周期天线，频率700MHz～4GHz，SMA(f)
  4024-043	700MHz～6GHz定向天线	有源对数周期天线，频率700MHz～6GHz，SMA(f)
  4024-044	680MHz～10GHz定向天线	有源对数周期天线，频率680MHz～10GHz，SMA(f)
  4024-045	680MHz～20GHz定向天线	有源对数周期天线，频率680MHz～20GHz，SMA(f)
  4024-046	400MHz～4GHz定向天线	有源对数周期天线，频率400MHz～4GHz，SMA(f)
  4024-047	400MHz～6GHz定向天线	有源对数周期天线，频率400MHz～6GHz，SMA(f)
  4024-048	380MHz～10GHz定向天线	有源对数周期天线，频率380MHz～10GHz，SMA(f)
  4024-049	380MHz～20GHz定向天线	有源对数周期天线，频率380MHz～20GHz，SMA(f)
  4024-050	USB电子罗盘	外置USB电子罗盘，配合038选件使用
  4024-051	6GHz全向天线	便携式全向天线，频率680MHz～6GHz，SMA(m)
  4024-052	8GHz全向天线	便携式全向天线，频率300MHz～8GHz，SMA(m)
  4024-054	无源定向天线	无源对数周期天线，频率700MHz～4GHz，SMA(f)
  	（700MHz～4GHz）
  4024-055	无源定向天线	无源对数周期天线，频率700MHz～6GHz，SMA(f)
  	（700MHz～6GHz）
  4024-056	无源定向天线	无源对数周期天线，频率680MHz～10GHz，SMA(f)
  	（680MHz～10GHz）
  4024-057	无源定向天线	无源对数周期天线，频率680MHz～18GHz，SMA(f)
  	（680MHz～18GHz）
  4024-060	N/SMA-JJ射频电缆（2m）	N/SMA双阳射频同轴电缆，
  		DC～18GHz，长2m
  4024-061	N/SMA-JJ射频电缆（1m）	N/SMA双阳射频同轴电缆，
  		DC～18GHz，长1m
  4024-067	ZE9080天线运输箱	ZE9080天线专用运输箱，可放置ZE9080整套天线及放大器，包括021~025选件
  4024A-JL	计量服务	提供计量校准服务，提供计量报告，仅适用于4024A
  4024B-JL	计量服务	提供计量校准服务，提供计量报告，仅适用于4024B
  4024C-JL	计量服务	提供计量校准服务，提供计量报告，仅适用于4024C
  4024D-JL	计量服务	提供计量校准服务，提供计量报告，仅适用于4024D
  4024E-JL	计量服务	提供计量校准服务，提供计量报告，仅适用于4024E
  4024F-JL	计量服务	提供计量校准服务，提供计量报告，仅适用于4024F
  4024G-JL	计量服务	提供计量校准服务，提供计量报告，仅适用于4024G
  4024H-JL	计量服务	提供计量校准服务，提供计量报告，仅适用于4024H
  4024L-JL	计量服务	提供计量校准服务，提供计量报告，仅适用于4024L
  4024A-EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费
  4024B- EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费
  4024C- EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费
  4024D- EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费
  4024E- EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费
  4024F- EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费
  4024G- EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费
  4024H- EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费
  4024L- EWT1	保修期以外延长保修1年	保修期以外延长保修1年，2年延保可选2项，以此类推，服务不含校准，仅含单程货品运费




  标配附件

  编号	名称	描述	选配
  	产品合格证
  	USB电缆	USB程控电缆
  	产品快速使用指南
  	电源线组件	标准三芯电源线 电源适配器：15V直流输出 可充电锂离子电池
