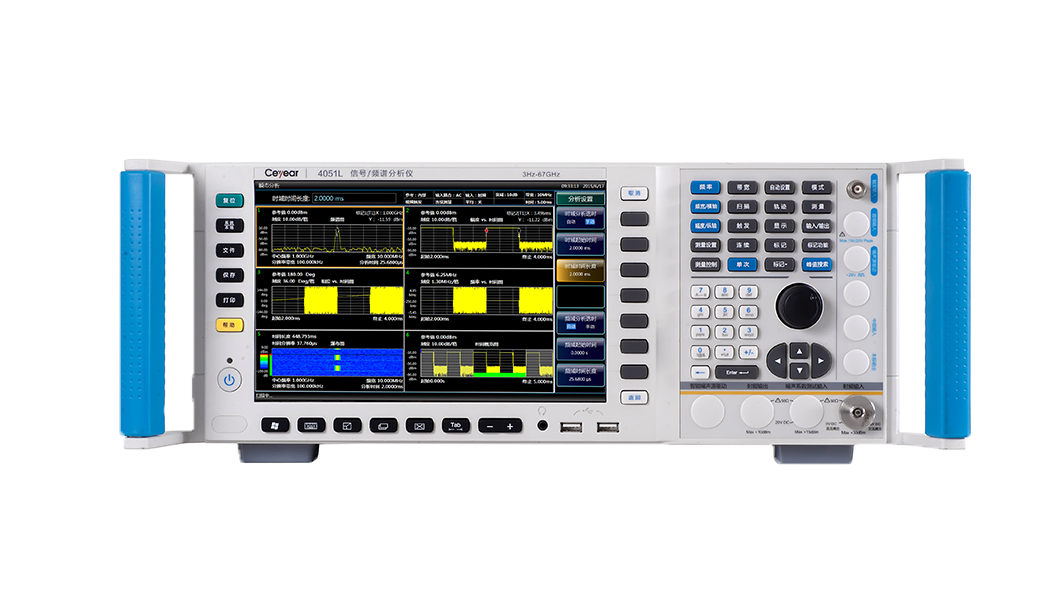

- 思仪Ceyear信号/频谱分析仪4051A/B/C/D/E/F/G/H/L/N
详细信息
品牌：思仪Ceyear 型号：4051A/B/C/D/E/F/G/H/L/N 加工定制：否 类型：便携式 产品综述
4051系列信号/频谱分析仪是中电科思仪科技股份有限公司信号/频谱分析仪中的高性能旗舰产品，具有优良的测试动态范围、相位噪声、幅度精度和测试速度，具备高灵敏度频谱分析、符合标准的功率测量组件、IQ分析、矢量信号分析、实时频谱分析、瞬态分析、脉冲信号分析、音频分析、模拟解调分析、相位噪声测试、噪声系数测试等多种测试功能，可提供可靠的高性能测试服务。具有良好的扩展能力，可通过灵活配置选件进一步提升测试性能，也可通过各种数字和模拟信号输出接口构建测试系统或进行二次开发。可应用于移动通信、汽车电子、物联网、半导体等领域的信号及设备测试。
技术规范
技术指标 频率范围 型号 直流耦 合交流耦 4051A 3Hz～4GHz 10MHz～4GHz 4051B 3Hz～9GHz 10MHz～9GHz 4051C 3Hz～13.2GHz 10MHz～13.2GHz 4051D 3Hz～18GHz 10MHz～18GHz 4051E 3Hz～26.5GHz 10MHz～26.5GHz 4051F 3Hz～40GHz 10MHz～40GHz 4051G 3Hz～45GHz 10MHz～45GHz 4051H 3Hz～50GHz 10MHz～50GHz 4051L 3Hz～67GHz / 4051N 3Hz～85GHz / 10MHz
精密频率参考频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度）
老化率： ± 1´10-7/年
温度稳定度： ± 1.5´10-8（20°C ~ 30°C） ± 5´10-8（0°C ~ 50°C）
校准准确度： ± 4´10-8`频率读出准确度 ±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*）
*：水平分辨率=频宽/（扫描点数-1）频率计数准确度 ±（频率读数×频率参考准确度＋0.1Hz） 频宽 范围：0Hz（零频宽），10Hz～该型号*高频率范围
准确度：±（0.1%×频宽＋频宽/（扫描点数-1））扫描时间范围 频宽≥10Hz： 1ms～6000s
频宽=0Hz： 1us～6000s分辨率带宽 范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz
转换不确定度： ± 0.3dB 1Hz～10MHz
± 1.0 dB 20MHz分析带宽 标配：10MHz
选件H38A:40MHz
选件H38B:200MHz
选件H38C:550MHz
选件H38D:1GHz视频带宽 1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz（额定值） 触发方式 自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器 检波方式 正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均 相位噪声
（载波1GHz，20°C ~ 30°C）频偏 指标 典型值
100Hz -96dBc/Hz -105dBc/Hz
1kHz -115dBc/Hz -118dBc/Hz
10kHz -125dBc/Hz -129dBc/Hz
100kHz -125dBc/Hz -129dBc/Hz剩余调频
（分辨率带宽10Hz，视频带宽10 Hz）≤0.25Hz×N（10Hz分辨率带宽，10Hz视频带宽，20 ms 内的额定值，具体N值参见频段划分的谐波次数） 显示平均噪声电平（输入端接匹配负载，采样或平均检波，平均类型为对数方式，0dB输入衰减，射频增益为灵敏度优先，归一化至1Hz RBW，20°C ~ 30°C） 4051A/B/C/D/E/F/G/H 显示平均噪声电平
频率范围 指标 典型值
10MHz～1GHz -153dBm -156dBm
1GHz～2GHz -151dBm -154dBm
2GHz～3GHz -150dBm -153dBm
3GHz～3.6GHz -148dBm -151dBm
3.6GHz～4GHz -145dBm -148dBm
4GHz～5GHz -148dBm -152dBm
5GHz～9GHz -150dBm -152dBm
9GHz～18GHz -148dBm -151dBm
18GHz～26.5GHz -143dBm -146dBm
26.5GHz～40GHz -138dBm -144dBm
40GHz～50GHz -133dBm -141dBm4051L/N 显示平均噪声电平
频率范围 指标L/N 典型值L/N
10MHz～1GHz -152dBm/-150dBm/ -155dBm/-153dBm/
1GHz～2GHz -151dBm/-149dBm/ -153dBm/-151dBm/
2GHz～3GHz -148dBm/-146dBm/ -150dBm/-148dBm/
3GHz～3.6GHz -147dBm/-145dBm/ -158dBm/-156dBm/
3.6GHz～4GHz -143dBm/-141dBm/ -145dBm/-143dBm/
4GHz～5GHz -144dBm/-142dBm/ -147dBm/-145dBm/
5GHz～9GHz -145dBm/-143dBm/ -147dBm/-145dBm/
9GHz～18GHz -145dBm/-143dBm/ -148dBm/-146dBm/
18GHz～26.5GHz -141dBm/-139dBm/ -143dBm/-141dBm/
26.5GHz～40GHz -135dBm/-133dBm/ -138dBm/-136dBm/
40GHz～50GHz -131dBm/-129dBm/ -135dBm/-133dBm/
50GHz～67GHz -131dBm/-129dBm/ -135dBm/-133dBm/
50GHz～67GHz -/-127dBm -/-130dBm
50GHz～67GHz -/-131dBm -/-135dBm4051A/B/C/D/E/F/G/H 配置前放后显示平均噪声电平
频率范围 前放开指标 前放开典型值
10MHz～1GHz -162dBm -164dBm
1GHz～2GHz -162dBm -165dBm
2GHz～3GHz -160dBm -164dBm
3GHz～3.6GHz -156dBm -163dBm
3.6GHz～4GHz -155dBm -162dBm
4GHz～5GHz -155dBm -164dBm
5GHz～9GHz -155dBm -164dBm
9GHz～18GHz -154dBm -160dBm
18GHz～26.5GHz -154dBm -157dBm
26.5GHz～40GHz -150dBm -152dBm 40GHz～50GHz -145dBm -150dBm频率响应和绝对幅度准确度
（10dB衰减，
20°C ~ 30°C）4051A/B/C/D/E/F/G/H/L/N 频率相应
频率范围 指标 典型值
3Hz～20MHz ±0.7dB ±0.5dB
3Hz～20MHz（L/N型） ±1.2dB ±0.5dB
20MHz～2GHz ±0.5dB ±0.4dB
2GHz～3.6GHz ±0.7dB ±0.5dB
3.6GHz～4GHz ±1.0dB ±0.8dB
4GHz～9GHz ±1.5dB ±0.9dB
9GHz～18GHz ±2.0dB ±1.0dB
18GHz～26.5GHz ±2.dB ±1.2dB
26.5GHz～40GHz ±3.0dB ±1.8dB
40GHz～50GHz ±3.0dB ±2.0dB
50GHz～67GHz ±4.0dB ±3.0dB4051A/B/C/D/E/F/G/H/L配置前放后频率响应
频率范围 前放关/开 前放关/开 （典型值）
10MHz～20MHz ±1.2dB / ±1.5dB ±0.6dB / ±0.6dB
20MHz～2GHz ±1.0dB / ±1.5dB ±0.6dB / ±0.8dB
2GHz～3.6GHz ±1.2dB / ±1.5dB ±0.6dB / ±0.9dB
3.6GHz～4GHz ±1.5dB / ±1.8dB ±1.0dB / ±1.2dB
4GHz～9GHz ±2.0dB / ±2.5dB ±1.3dB / ±1.5dB
9GHz～18GHz ±2.5dB / ±3.0dB ±1.5dB / ±1.6dB 18GHz～26.5GHz ±3.0dB / ±3.5dB ±1.6dB / ±1.8dB
26.5GHz～40GHz ±3.5dB / ±4.0dB ±2.2dB / ±2.3dB
40GHz～67GHz ±3.5dB / ±4.0dB ±2.4dB / ±2.6dB绝对幅度准确度（10 dB 衰减，20°C ~ 30°C，1 Hz ≤分辨率带宽≤ 1 MHz，输入信号-10 ～-50 dBm）：
±0.24dB 500MHz
±（0.24dB＋频率响应） 所有频率1dB增益压缩（双音法测试，分辨率带宽5kHz，3MHz频率间隔， 20°C ~ 30°C） 频率范围 指标
20MHz～40MHz -3dBm
40MHz～200MHz +1dBm
200MHz～4GHz +3dBm
4GHz～9GHz -1dBm
9GHz～50GHz +1dBm
50GHz～67GHz -1dBm三阶交调失真
（TOI）
（输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃）频率范围 指标 典型值
10MHz～200MHz +13dBm +15dBm
200MHz～4GHz +13dBm +16dBm
4GHz～9GHz +11dBm +15dBm
9GHz～18GHz +13dBm +15dBm
18GHz～50GHz +13dBm +17dBm
50GHz～67GHz + 9dBm +11dBm 67GHz～85GHz + 9dBm +11dBm剩余响应
（输入端接匹配负载，0dB衰减）’-100dBm 200kHz～9GHz
-100dBm（额定值） 其它频率存储深度 4GB 外形尺寸 宽×高×深= 510mm×190mm×534mm （含把手、垫脚、底脚）
宽×高×深= 426mm×177mm×460mm（不含把手、垫脚、底脚）重量 约25kg（选件配置不同，重量不同） 电源 标配： AC 220~240V：50~60Hz
4051-H98：AC 100~240V：50~60Hz功耗 待机：小于20W；工作：小于400W 温度范围 工作温度：0°C ~ +50°C
存储温度：-40°C ~ +70°C4051A/B/C/D ：N型（阴），阻抗50Ω
4051E ：3.5mm（阳），阻抗50Ω
4051F/G/H ：2.4mm（阳），阻抗50Ω
4051L ：1.85mm（阳），阻抗50Ω
4051N ：1.0mm（阳），阻抗50Ω注： 1、额定值是指预计的性能，或描述在产品中有用但不包含在产品担保范围内的产品性能。
2、典型值是指不在产品保证范围之内的其他产品性能信息；当性能超出技术指标时，80%的样本在20°C ~ 30°C的温度范围内可表现出95%的置信度；典型性能不包括测量不确定度。
主机型号
编号
名称
描述
4051N
信号/频谱分析仪
3Hz～90GHz（选配H90选件）
4051N
信号/频谱分析仪
3Hz～85GHz
4051L
信号/频谱分析仪
3Hz～67GHz
4051H
信号/频谱分析仪
3Hz～50GHz
4051G
信号/频谱分析仪
3Hz～45GHz
4051F
信号/频谱分析仪
3Hz～40GHz
4051E
信号/频谱分析仪
3Hz～26.5GHz
4051D
信号/频谱分析仪
3Hz～18GHz
4051C
信号/频谱分析仪
3Hz～13.2GHz
4051B
信号/频谱分析仪
3Hz～9GHz
4051A
信号/频谱分析仪
3Hz～4GHz
-
-
