频率范围

型号

直流耦合

交流耦合

4051A-S

3Hz～4GHz

10MHz～4GHz

4051B-S

3Hz～9GHz

10MHz～9GHz

4051C-S

3Hz～13.2GHz

10MHz～13.2GHz

4051D-S

3Hz～18GHz

10MHz～18GHz

4051E-S

3Hz～26.5GHz

10MHz～26.5GHz

10MHz

频率准确度：   ±（至上次校准日期×老化率＋温度稳定度＋校准准确度）

精密频率参考

老化率：      ± 1´10-7/年

温度稳定度：   ± 1.5´10-8（20°C ~ 30°C）    ± 5´10-8（0°C ~ 50°C）

校准准确度：   ± 4´10-8

频率读出准确度

±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*）

*：水平分辨率=频宽/（扫描点数-1）

频率计数准确度

±（频率读数×频率参考准确度＋0.1Hz）

频宽

范围：0Hz（零频宽），10Hz～该型号*高频率范围

准确度：±（0.1%×频宽＋频宽/（扫描点数-1））

扫描时间范围

频宽≥10Hz：   1ms～6000s

频宽=0Hz：    1us～6000s

分辨率带宽

范围：1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz

转换不确定度：   ± 0.3dB   1Hz～10MHz

                ± 1.0 dB   20MHz

视频带宽

1Hz～3MHz （1、2、3、5步进），4、5、6、8、10、20MHz（额定值）

触发方式

自由、电源、视频、外部电平（前面板）、外部电平（后面板）、猝发射频、定时器

检波方式

正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均

相位噪声

频偏

指标

（载波1GHz，20°C ~ 30°C）

100Hz

-92dBc/Hz

1kHz

-105dBc/Hz

10kHz

-118dBc/Hz

100kHz

-123dBc/Hz

剩余调频

≤(0.25 Hz x N) p-p，20 ms 内的额定值，N为频段LO倍频倍数

（分辨率带宽10Hz，视频带宽10 Hz）

显示平均噪声电平（输入端接匹配负载，采样或平均检波，平均类型为对数方式，0dB输入衰减，射频增益为灵敏度优先，归一化至1Hz RBW，20°C ~ 30°C）

频率范围

指标

10MHz～1GHz

-153dBm

1GHz～2GHz

-151dBm

2GHz～3GHz

-150dBm

3GHz～3.6GHz

-148dBm

3.6GHz～4GHz

-145dBm

4GHz～5GHz

-148dBm

5GHz～9GHz

-150dBm

9GHz～18GHz

-146dBm

18GHz～26.5GHz

-141dBm

频率响应和绝对幅度准确度

频率范围

指标

（10dB衰减，

3Hz～20MHz

±1.0dB

20°C ~ 30°C）

20MHz～2GHz

±1.0dB

2GHz～3.6GHz

±1.0dB

3.6GHz～4GHz

±1.2dB

4GHz～9GHz

±1.5dB

9GHz～18GHz

±2.0dB

18GHz～26.5GHz

±3.0dB

绝对幅度准确度（10 dB 衰减，20°C ~ 30°C，1 Hz ≤ 分辨率带宽 ≤ 1 MHz，输入信号-10 ～ -50 dBm）：

±0.24dB                  500MHz

±（0.24dB＋频率响应）    所有频率

1dB增益压缩（双音法测试，分辨率带宽5kHz，3MHz频率间隔，20°C ~ 30°C）

频率范围

指标

20MHz～40MHz

-3dBm

40MHz～200MHz

0dBm

200MHz～4GHz

+1dBm

4GHz～9GHz

-1dBm

9GHz～26.5GHz

0dBm

三阶交调失真

频率范围

指标

（TOI）

10MHz～200MHz

+12dBm

（输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃）

200MHz～4GHz

+12dBm

4GHz～9GHz

+10dBm

9GHz～18GHz

+12dBm

18GHz～26.5GHz

+13dBm

剩余响应

-100dBm               200kHz～9GHz

（输入端接匹配负载，0dB衰减）

-100dBm（额定值）     其它频率

外形尺寸

宽×高×深= 510mm×192mm×534mm （含把手、垫脚、底脚）

宽×高×深= 426mm×177mm×460mm（不含把手、垫脚、底脚）

重量

约25kg（选件配置不同，重量不同）

电源

标配：    AC 220~240V：50~60Hz

4051-H98：AC 100~240V：50~60Hz

功耗

待机：小于20W；工作：小于350W

温度范围

工作温度：0°C ~ +50°C ；存储温度：-40°C ~ +70°C

输入接头

4051A-S/ 4051B-S/ 4051C-S/ 4051D-S    ：N型（阴），阻抗50Ω

4051E-S          ：3.5mm（阳），阻抗50Ω

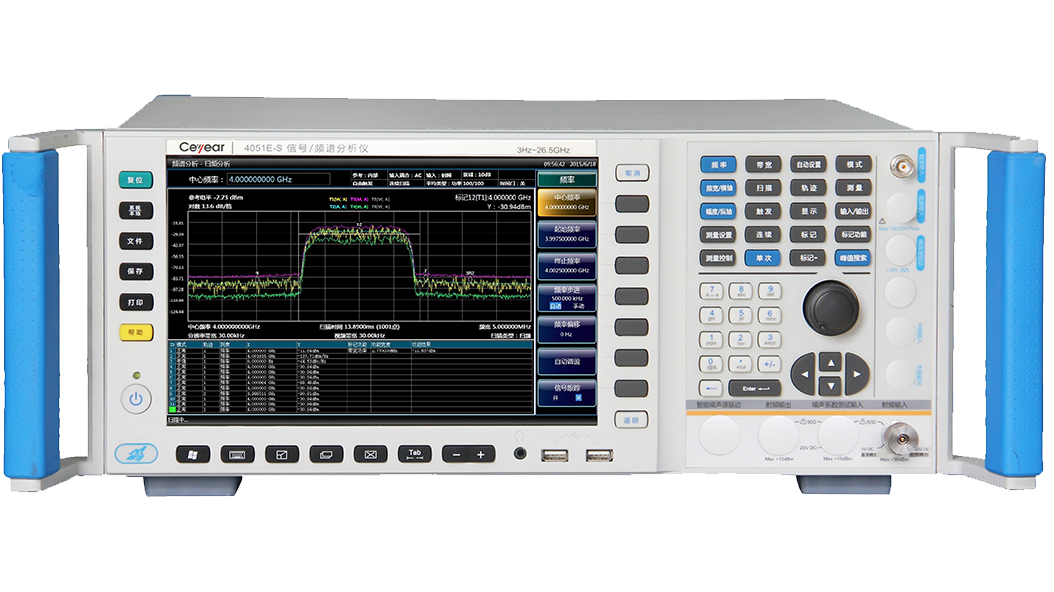

4051E-S

信号/频谱分析仪

3Hz～26.5GHz

4051D-S

信号/频谱分析仪

3Hz～18GHz

4051C-S

信号/频谱分析仪

3Hz～13.2GHz

4051B-S

信号/频谱分析仪

3Hz～9GHz

4051A-S

信号/频谱分析仪

3Hz～4GHz
