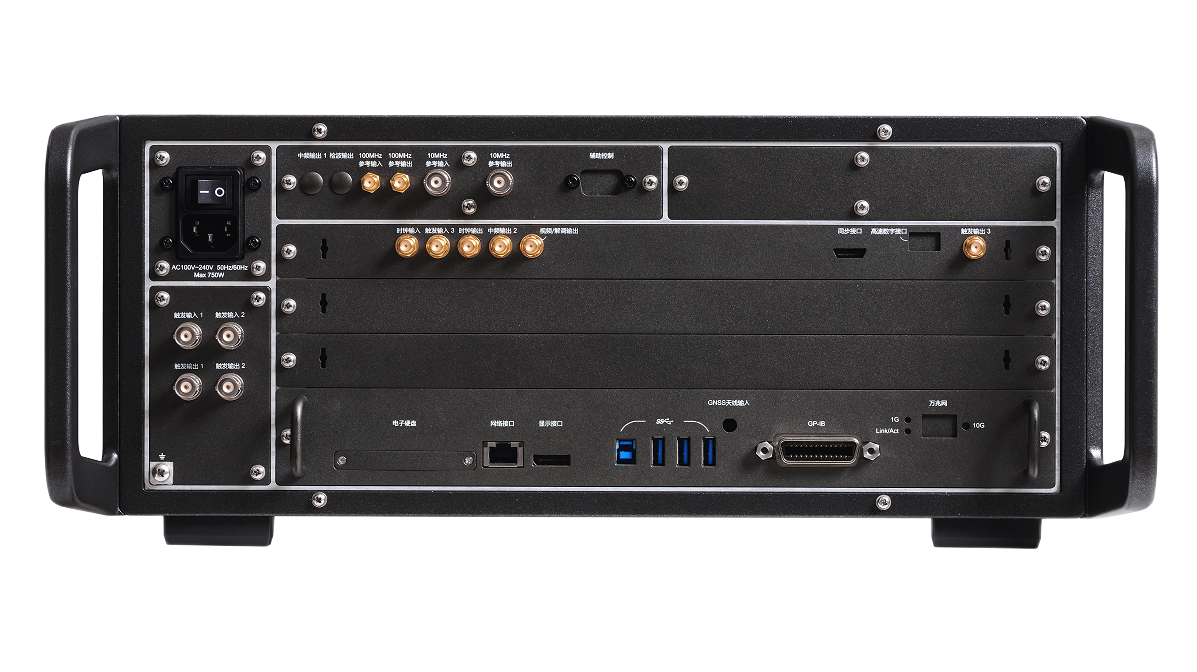

思仪Ceyear信号/频谱分析仪4052系列

频率范围

型号       直流耦合        交流耦合

4052A       2Hz～4GHz       10MHz～4GHz

4052B       2Hz～8GHz       10MHz～8GHz

4052C       2Hz～13.6GHz     10MHz～13.6GHz

4052D      2Hz～18GHz      10MHz～18GHz

4052E      2Hz～26.5GHz     10MHz～26.5GHz

4052F      2Hz～40GHz      10MHz～40GHz

4052G      2Hz～45GHz      10MHz～45GHz

4052H      2Hz～50GHz      10MHz～50GHz

10MHz

精密频率参考

频率准确度：   ±（至上次校准日期×老化率＋温度稳定度＋校准准确度）

老化率：      ±5×10-8/年

温度稳定度： ±5´10-8

校准准确度：   ±4´10-8

频率读出准确度

±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*）

*：水平分辨率=频宽/（扫描点数-1）

频率计数准确度

±（频率读数×频率参考准确度＋0.1Hz）

频宽

范围：0Hz（零频宽），10Hz～该型号*高频率范围

准确度：±（0.1%×频宽＋频宽/（扫描点数-1））

扫描时间范围

频宽≥10Hz：   1ms～16000s

频宽=0Hz：    1us～16000s

分辨率带宽

范围：0.1Hz～20MHz （1、2、3、5步进）

分析带宽

标配：10MHz

选件H38-40：40MHz

选件H38-200：200MHz

选件H38-400：400MHz

选件H38-600：600MHz

选件H38-1200：1.2GHz

视频带宽

1Hz～20MHz （1、2、3、5步进）（标称值）

触发方式

自由、电源、视频、外部触发1/2、定时器

检波方式

正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均

相位噪声
  （载波1GHz，20°C～30°C）

频偏          指标

100Hz          -95dBc/Hz

1kHz           -112dBc/Hz

10kHz          -122dBc/Hz

100kHz          -122dBc/Hz

1MHz           -135dBc/Hz

剩余调频

≤0.25Hz×N（10Hz分辨率带宽，10Hz视频带宽，20 ms 内的额定值，具体N值参见频段划分的谐波次数）

显示平均噪声电平（输入端接匹配负载，采样或平均检波，平均类型为对数方式，0dB输入衰减，射频增益为灵敏度优先，归一化至1Hz RBW，20°C ~ 30°C）

4052A/B    前放关

频率范围              指标

10MHz～1GHz                -151dBm

1GHz～2GHz                -149dBm

2GHz～3GHz                -147dBm

3GHz～4GHz                 -144dBm

4GHz～6GHz               -147dBm

6GHz～8GHz                -145dBm

4052A/B    前放开

频率范围              指标

10MHz～50MHz              -156dBm

50MHz～4GHz               -161dBm

4GHz～6GHz              -161dBm

6GHz～8GHz               -157dBm

4052C/D/E/F/G/H   前放关

频率范围        指标

10MHz～1GHz        -149dBm

1GHz～2GHz        -147dBm

2GHz～3GHz        -146dBm

3GHz～4GHz        -141dBm

4GHz～6GHz        -142dBm

6GHz～8GHz        -139dBm

8GHz～18GHz        -145dBm

18GHz～26.5GHz     -141dBm

26.5GHz～40GHz      -135dBm

40GHz～45GHz       -134dBm

45GHz～50GHz       -130dBm

4052C/D/E/F/G/H   前放开

频率范围        指标

10MHz～50MHz       -156dBm

50MHz～4GHz       -161dBm

4GHz～6GHz       -161dBm

6GHz～8GHz        -157dBm

8GHz～18GHz       -157dBm

18GHz～26.5GHz      -154dBm

26.5GHz～40GHz     -151dBm

40GHz～50GHz       -148dBm

频率响应和绝对幅度准确度

（10dB衰减，

20°C～30°C）

频率范围          前放关指标

10MHz～4GHz         ±0.40dB

4GHz～8GHz         ±0.70dB

8GHz～18GHz       ±2.00dB

18GHz～26.5GHz       ±2.50dB

26.5GHz～40GHz       ±2.80dB

40GHz～50GHz       ±3.00dB

频率范围        前放开指标

10MHz～4GHz       ±1.00dB

4GHz～8GHz       ±1.50dB

8GHz～18GHz       ±2.50dB

18GHz～40GHz       ±3.00dB

40GHz～50GHz       ±3.50dB

绝对幅度准确度（10 dB 衰减，20°C ～ 30°C，1 Hz ≤分辨率带宽≤ 1 MHz，输入信号-10 ～-50 dBm）：

±0.24dB                  500MHz校准频率

±（0.24dB＋频率响应）              所有频率(500MHz校准频率除外)

1dB增益压缩（双音法测试，分辨率带宽5kHz，3MHz频率间隔， 20°C～30°C）

频率范围             指标

10MHz～100MHz          0dBm

100MHz～1GHz          0dBm

1GHz～8GHz          +5dBm

8GHz～50GHz         +5dBm

三阶交调失真

（TOI）

（输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃）

频率范围        指标

10MHz～200MHz     +12dBm

200MHz～4GHz      +17dBm

4GHz～8GHz       +16dBm

8GHz～50GHz      +16dBm

剩余响应

（输入端接匹配负载，0dB衰减）

-90dBm                 200kHz～8GHz

IQ数据

存储深度（IQ长度）：

分析带宽≤40MHz： 500M   IQ样点， IQ字节长度：32位I，32位Q

分析带宽＞40MHz： 1000M   IQ样点， IQ字节长度：16位I，16位Q

外形尺寸

宽（mm）×高（mm）×深（mm）：

（475±4）mm ×（193±4）mm ×（560±4）mm（包含把手、底脚、垫脚和侧提带）

（426±4）mm ×（177±4）mm ×（450±4）mm（不含把手、底脚、垫脚和侧提带）

*大重量

约25kg（选件配置不同，重量不同）

电源

AC 110～240V：50～60Hz

功耗

*大功耗：300W（标配），450W（配置H38/H41等宽带或实时选件）。

温度范围

工作温度：0°C～+50°C

存储温度：-40°C～+70°C

射频端口

4052A/B/C/D：N型（阴），50Ω

4052E：3.5mm（阳），50Ω

4052F/G/H：2.4mm（阳），50Ω

4052H

信号/频谱分析仪

2Hz~50GHz

4052G

信号/频谱分析仪

2Hz~45GHz

4052F

信号/频谱分析仪

2Hz~40GHz

4052E

信号/频谱分析仪

2Hz~26.5GHz

4052D

信号/频谱分析仪

2Hz~18GHz

4052C

信号/频谱分析仪

2Hz~13.6GHz

4052B

信号/频谱分析仪

2Hz~8GHz

4052A

信号/频谱分析仪

2Hz~4GHz
