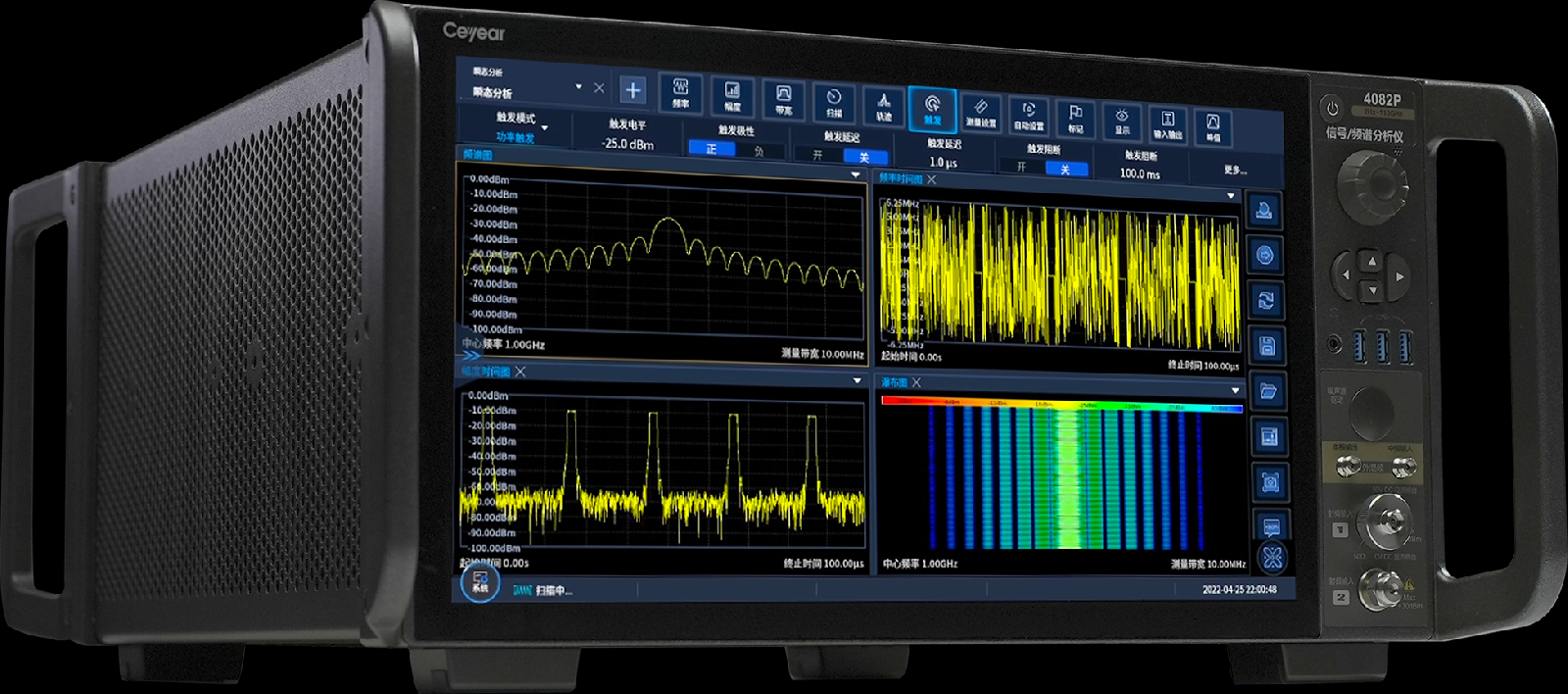

- 思仪Ceyear信号/频谱分析仪4082系列
详细信息
品牌：思仪Ceyear 型号：4082系列 加工定制：否 类型：便携式 产品综述
Ceyear 4082系列信号/频谱分析仪是电科思仪全新旗舰级产品。
它在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备极佳的射频性能。具备强大的频谱分析、符合标准的功率测量套件、I/Q分析、瞬态分析、脉冲信号分析、实时频谱分析、模拟调制分析、矢量信号分析等多种测量功能。
良好的扩展能力，可通过多种数字和模拟输出接口构建测试系统或进行二次开发。高达4GHz的分析带宽，配合相应的软件分析选件，满足您在移动通信、卫星通信、物联网、半导体等领域信号及设备测试时的严苛需求。
卓越的射频与接收性能
Ceyear 4082系列信号/频谱分析仪在显示平均噪声电平、相位噪声、互调抑制、动态范围、幅度精度和测试速度等方面具备极佳的射频性能。4082频率测量范围覆盖2Hz～110GHz，110GHz全频段配置预选器，可对镜像和干扰有效抑制。4082具有极低的显示平均噪声电平，1GHz处显示平均噪声电平为-154dBm/Hz，配置前置放大器后可达-164dBm/Hz，打开噪声抵消功能可达-172 dBm/Hz。（以上均为典型值）110GHz处显示平均噪声电平可达-140dBm/Hz。4082还具有极佳的相位噪声性能，在1GHz载波，1kHz频偏，相位噪声优于-125dBc/Hz@1kHz，-135dBc/Hz@10kHz（典型值），可满足用户在通信信号测量中的极限要求。
高达4GHz分析带宽
Ceyear 4082系列信号/频谱分析仪提供10MHz/40MHz/200MHz/400MHz/600MHz/1.2GHz/2GHz/4GHz共8种带宽配置选择，满足宽带5G NR、WLAN等不同测试应用场景使用需求；提供1.2GHz带宽的实时频谱分析，100%截获概率（POI）信号*短持续时间优于0.53μs，可用于脉冲信号、毛刺信号、间歇性信号等各种瞬态突发信号的捕获测量。
全面的频谱分析能力
Ceyear 4082系列信号/频谱分析仪支持扫频和FFT两种扫描类型，扫描点数在101～120001之间任意可选，*长扫描时间16000s，零频宽*短扫描时间1us；支持6条轨迹配置、6种检波方式、3种平均类型，具有噪声标记、带宽功率、功率谱密度等丰富的标记测量功能，并支持轨迹统计、轨迹自动保存和调用等；支持历史轨迹的瀑布图显示，可保存10000帧的瀑布图轨迹，清晰展现信号频谱变化规律；具备占用带宽、邻/信道功率、功率统计、突发功率、谐波失真、三阶交调、杂散发射、频谱发射模板等一键功能，可提供更全面、细致的分析结果。
丰富的无线通信信号分析功能
Ceyear 4082系列信号/频谱分析仪5G NR测量功能可对3GPP Rel 15和Rel 16版本的5G NR上行和下行信号进行带内解调分析，支持FDD、TDD两种双工模式，支持QPSK到256QAM调制格式，支持Test Model和自定义参数设置，支持提供不同信道和信号的误差矢量幅度（EVM）、频率误差和功率等测量结果，具备星座图、误差总结表、资源分配等多种显示图谱；在带外测量方面，4082能提供广泛的标准和限值线一键设置能力，高效率执行邻信道泄漏比（ACLR）、频谱发射模板（SEM）等测量。搭配Ceyear专用的协议分析软件，可对LTE、LTE-Advanced、NB-IoT、WCDMA、GSM、EDGE通信信号进行带内调制分析，提供EVM、星座图、频率误差等多种测量结果。
强大的射频测试功能
Ceyear 4082 系列信号/频谱分析仪具备高性能的射频测试功能，能够快速测量变频器、转发器等组件的绝对群时延和相对群时延，测量被测设备的频率响应，并显示幅度、相位、群时延与频率的关系；可以方便直观地进行宽带系统噪声功率比的测量，从而帮助衡量当多个信道被占用时，闲置信道受影响的程度，可用于有效载荷、系统、组件等研发、生产过程的测试。
超大触摸屏，操控更便捷
Ceyear 4082系列信号/频谱分析仪硬件配置全面提升，采用高性能处理器和超大触摸屏，仪器操作更便捷。4082采用i7处理器，16G内存，运行更流畅，保证长时间测试的高效运行；4082配置15.6英寸超大触摸屏，多种测量结果一览无余，支持多点触控，操作简洁高效。支持界面区域布局动态调整和自定义菜单。多测量模式并行运行与显示，模式切换方便灵活。
多种前瞻性接口配置
Ceyear 4082系列信号/频谱分析仪提供丰富的输入输出接口，包括参考频率输入输出、触发输入输出、中频输出等，支持AC/DC两种耦合方式（射频输入1）；4082前瞻性地配置了USB3.0控制接口，万兆网接口、2GHz带宽的IQ数据流接口等，可提供更高带宽、更快速率、更加稳定的数据传输，应对各种数字化转型挑战。
频率范围
型号
直流耦合
交流耦合
4082B
2Hz～8.4GHz
10MHz～8.4GHz
4082D
2Hz～18GHz
10MHz～18GHz
4082E
2Hz～26.5GHz
10MHz～26.5GHz
4082F
2Hz～45GHz
10MHz～45GHz
4082H
2Hz～50GHz
10MHz～50GHz
4082L
2Hz～67GHz
10MHz～67GHz
4082N
2Hz～90GHz
/
4082P
2Hz～110GHz
/
10MHz
精密频率参考
频率准确度： ±（至上次校准日期×老化率＋温度稳定度＋校准准确度）
老化率： ±5×10-8/年
±2×10-8/年（4082-H13选件）
温度稳定度： ±5´10-8
校准准确度： ±4´10-8
频率读出
准确度
±（频率读数×频率参考准确度＋0.1%频宽＋5%分辨率带宽＋2Hz＋0.5水平分辨率*）
*：水平分辨率=频宽/（扫描点数-1）
扫描点数
101～120001
频率计数
准确度
±（频率读数×频率参考准确度＋0.1Hz）
频宽
范围：0Hz（零频宽），10Hz～该型号*高频率范围
准确度：±（0.1%×频宽＋频宽/（扫描点数-1））
扫描时间范围
频宽≥10Hz： 3μs～16000s
频宽=0Hz： 1μs～16000s
分辨率带宽
范围：0.1Hz～20MHz （1、2、3、5步进）
转换不确定度： (以RBW=300kHz为参考)
±0.10dB 1Hz～1MHz（1，2，3，5步进）
±0.30dB 2MHz～10MHz（1，2，3，5步进）
±1.00dB 20MHz
分析带宽
标配：10MHz
选件H38-40： 40MHz
选件H38-200： 200MHz
选件H38-400： 400MHz
选件H38-600： 600MHz
选件H38-1200：1.2GHz
选件H38-2000：2GHz
选件H38-4000：4GHz
视频带宽
1Hz～20MHz （1、2、3、5步进）（标称值）
触发方式
自由、电源、视频、外部1、外部2、定时器
检波方式
正常、正峰值、负峰值、取样、视频平均、功率平均、电压平均
剩余调频
≤0.25Hz×N（10Hz分辨率带宽，10Hz视频带宽，20 ms 内的额定值，具体N值参见频段划分的谐波次数）
相位噪声（载波1GHz，20°C ~ 30°C）
频偏
指标
典型值
100Hz
-107dBc/Hz
-115dBc/Hz
1kHz
-125dBc/Hz
-128dBc/Hz
10kHz
-133dBc/Hz
-135dBc/Hz
100kHz
-135dBc/Hz
-137dBc/Hz
1MHz
-138dBc/Hz
-140dBc/Hz
显示平均噪声电平（输入端接匹配负载，轨迹平均，平均类型为视频平均，检波方式为视频平均检波，0dB输入衰减，归一化至1Hz RBW，20°C ~ 30°C）
4082B机型（无前放）
频率范围
指标
典型值
10MHz ≤ f ≤100MHz
-149dBm
-151dBm
100MHz ˂f ≤1.2GHz
-152dBm
-154dBm
1.2GHz ˂f ≤2.2GHz
-151dBm
-153dBm
2.2GHz ˂f ≤3.25GHz
-150dBm
-153dBm
3.25GHz ˂f ≤ 5.25GHz
-148dBm
-150dBm
5.25GHz ˂f ≤ 6.5GHz
-144dBm
-148dBm
6.5GHz ˂f ≤ 8.4GHz
-142dBm
-145dBm
4082B机型（前放开）
频率范围
指标
典型值
10MHz ≤ f ≤100MHz
-156dBm
-158dBm
100MHz ˂f ≤ 3.25GHz
-161dBm
-163dBm
3.25GHz ˂ f ≤ 5.25GHz
-160dBm
-162dBm
5.25GHz ˂ f ≤ 8.4GHz
-156dBm
-159dBm
4082D/E/F/H机型（无前放）
频率范围
指标
典型值
10MHz ≤ f ≤100MHz
-147dBm
-150dBm
100MHz ˂f ≤1.2GHz
-151dBm
-153dBm
1.2GHz ˂f ≤2.2GHz
-150dBm
-152dBm
2.2GHz ˂f ≤3.25GHz
-148dBm
-150dBm
3.25GHz ˂f ≤ 5.25GHz
-145dBm
-148dBm
5.25GHz ˂f ≤ 6.5GHz
-142dBm
-147dBm
6.5GHz ˂f ≤ 8.2GHz
-140dBm
-143dBm
8.2GHz ˂f ≤18GHz
-143dBm
-145dBm
18GHz ˂f ≤26.5GHz
-137dBm
-141dBm
26.5GHz ˂f ≤40GHz
-130dBm
-133dBm
40GHz ˂f ≤50GHz
-127dBm
-129dBm
4082D/E/F/H机型（前放开）
频率范围
指标
典型值
10MHz ≤ f ≤100MHz
-155dBm
-158dBm
100MHz ˂f ≤ 3.25GHz
-162dBm
-164dBm
3.25GHz ˂ f ≤ 5.25GHz
-160dBm
-163dBm
5.25GHz ˂ f ≤ 8.4GHz
-156dBm
-158dBm
8.2GHz ˂ f ≤18GHz
-157dBm
-159dBm
18GHz ˂ f ≤26.5GHz
-154dBm
-156dBm
26.5GHz ˂ f ≤40GHz
-151dBm
-153dBm
40GHz ˂ f ≤50GHz
-148dBm
-151dBm
4082L机型（无前放）
频率范围
指标
典型值
10MHz ≤ f ≤100MHz
-147dBm
-150dBm
100MHz ˂f ≤1.2GHz
-150dBm
-152dBm
1.2GHz ˂f ≤2.2GHz
-149dBm
-152dBm
2.2GHz ˂f ≤3.25GHz
-148dBm
-150dBm
3.25GHz ˂f ≤ 5.25GHz
-145dBm
-148dBm
5.25GHz ˂f ≤ 6.5GHz
-142dBm
-149dBm
6.5GHz ˂f ≤ 8.2GHz
-140dBm
-143dBm
8.2GHz ˂ f ≤18GHz
-141dBm
-145dBm
18GHz ˂ f ≤26.5GHz
-137dBm
-141dBm
26.5GHz ˂ f ≤40GHz
-130dBm
-133dBm
40GHz ˂ f ≤50GHz
-127dBm
-129dBm
50GHz ˂ f ≤54.8GHz
-135dBm
-139dBm
54.8GHz ˂ f ≤63.6GHz
-133dBm
-137dBm
63.6GHz ˂ f ≤67GHz
-131dBm
-135dBm
4082L机型（前放开）
频率范围
指标
典型值
10MHz ≤ f ≤100MHz
-157dBm
-160dBm
100MHz ˂f ≤ 3.25GHz
-162dBm
-164dBm
3.25GHz ˂ f ≤ 5.25GHz
-161dBm
-163dBm
5.25GHz ˂ f ≤ 8.2GHz
-154dBm
-156dBm
8.2GHz ˂ f ≤18GHz
-156dBm
-159dBm
18GHz ˂ f ≤26.5GHz
-154dBm
-157dBm
26.5GHz ˂ f ≤40GHz
-151dBm
-153dBm
40GHz ˂ f ≤48GHz
-145dBm
-150dBm
48GHz ˂ f ≤54.8GHz
-146dBm
-152dBm
54.8GHz ˂ f ≤63.6GHz
-142dBm
-148dBm
63.6GHz ˂ f ≤67GHz
-140dBm
-143dBm
4082 N/P机型（无前放） 射频端口2
频率范围
指标
典型值
10MHz ≤ f ≤100MHz
-145dBm
-148dBm
100MHz ˂f ≤1.2GHz
-148dBm
-149dBm
1.2GHz ˂f ≤ 2.2GHz
-146dBm
-148dBm
2.2GHz ˂f ≤ 3.25GHz
-144dBm
-147dBm
3.25GHz ˂f ≤ 5.25GHz
-141dBm
-146dBm
5.25GHz ˂f ≤ 6.5GHz
-140dBm
-146dBm
6.5GHz ˂f ≤ 8.2GHz
-138dBm
-141dBm
8.2GHz ˂ f ≤18GHz
-138dBm
-143dBm
18GHz ˂ f ≤26.5GHz
-135dBm
-139dBm
26.5GHz ˂ f ≤40GHz
-127dBm
-133dBm
40GHz ˂ f ≤50GHz
-122dBm
-125dBm
50GHz ˂ f ≤54.8GHz
-133dBm
-135dBm
54.8GHz ˂ f ≤63.6GHz
-130dBm
-133dBm
63.6GHz ˂ f ≤67.2GHz
-128dBm
-131dBm
67.2GHz ˂ f ≤ 74GHz
-138dBm
-141dBm
73.8GHz ˂ f ≤ 82.8GHz
-143dBm
-145dBm
82.6GHz ˂ f ≤ 91.6GHz
-142dBm
-144dBm
91.4GHz ˂ f ≤ 99.6GHz
-141dBm
-144dBm
99.4GHz ˂ f ≤ 110GHz
-138dBm
-141dBm
4082 N/P机型（前放开）射频端口1
频率范围
指标
典型值
10MHz ≤ f ≤100MHz
-155dBm
-158dBm
100MHz ˂f ≤ 3.25GHz
-160dBm
-162dBm
3.25GHz ˂ f ≤ 5.25GHz
-159dBm
-161dBm
5.25GHz ˂ f ≤ 8.2GHz
-152dBm
-154dBm
8.2GHz ˂ f ≤18GHz
-154dBm
-157dBm
18GHz ˂ f ≤26.5GHz
-151dBm
-155dBm
26.5GHz ˂ f ≤40GHz
-149dBm
-151dBm
40GHz ˂ f ≤48GHz
-147dBm
-149dBm
48GHz ˂ f ≤54.8GHz
-146dBm
-149dBm
54.8GHz ˂ f ≤63.6GHz
-142dBm
-145dBm
63.6GHz ˂ f ≤67GHz
-135dBm
-137dBm
频率响应和绝对幅度准确度
（10dB衰减，
20°C ~ 30°C）
4082B机型（无前放）
频率范围
指标
典型值
10MHz ≤ f ≤ 100MHz
±0.50dB
±0.34dB
100MHz ˂f ≤ 3.25GHz
±0.40dB
±0.30dB
3.25GHz ˂ f ≤ 5.25GHz
±0.60dB
±0.31dB
5.25GHz ˂ f ≤ 8.4GHz
±0.80dB
±0.33dB
4082B机型（前放开）
频率范围
指标
典型值
10MHz ≤ f ≤ 100MHz
±0.80dB
±0.50dB
100MHz ˂f ≤ 3.25GHz
±0.70dB
±0.50dB
3.25GHz ˂ f ≤ 5.25GHz
±0.80dB
±0.60dB
5.25GHz ˂ f ≤ 8.4GHz
±0.90dB
±0.70dB
4082D/E/F/H机型（无前放）
频率范围
指标
典型值
10MHz ≤ f ≤ 100MHz
±0.50dB
±0.34dB
100MHz ˂f ≤ 3.25GHz
±0.40dB
±0.30dB
3.25GHz ˂ f ≤ 5.25GHz
±0.60dB
±0.31dB
5.25GHz ˂ f ≤ 8.2GHz
±0.80dB
±0.33dB
8.2GHz ˂ f ≤18GHz
±2.00dB
±0.95dB
18GHz ˂ f ≤26.5GHz
±2.50dB
±0.95dB
26.5GHz ˂ f ≤40GHz
±2.80dB
±1.50dB
40GHz ˂ f ≤50GHz
±3.00dB
±1.60dB
4082D/E/F/H机型（前放开）
频率范围
指标
典型值
10MHz ≤ f ≤ 100MHz
±0.80dB
±0.54dB
100MHz ˂f ≤ 3.25GHz
±0.70dB
±0.50dB
3.25GHz ˂ f ≤ 5.25GHz
±0.80dB
±0.60dB
5.25GHz ˂ f ≤ 8.2GHz
±0.90dB
±0.70dB
8.2GHz ˂ f ≤18GHz
±2.00dB
±1.35dB
18GHz ˂ f ≤26.5GHz
±2.50dB
±1.55dB
26.5GHz ˂ f ≤40GHz
±2.80dB
±1.86dB
40GHz ˂ f ≤50GHz
±3.00dB
±2.00dB
4082L/N/P 机型（无前放）
频率范围
指标
典型值
10MHz ≤ f ≤ 100MHz
±0.80dB
±0.54dB
100MHz ˂f ≤ 3.25GHz
±0.40dB
±0.30dB
3.25GHz ˂ f ≤ 5.25GHz
±0.60dB
±0.31dB
5.25GHz ˂ f ≤ 8.2GHz
±0.80dB
±0.33dB
8.2GHz ˂ f ≤18GHz
±2.00dB
±0.95dB
18GHz ˂ f ≤26.5GHz
±2.50dB
±0.95dB
26.5GHz ˂ f ≤40GHz
±2.80dB
±1.50dB
40GHz ˂ f ≤48GHz
±3.00dB
±1.60dB
48GHz ˂ f ≤67GHz
±3.50dB
±1.50dB
67GHz ˂ f ≤110GHz
±4.00dB
±2.50dB
4082 L/N/P机型（前放开）
频率范围
指标
典型值
10MHz ≤ f ≤ 100MHz
±0.80dB
±0.54dB
100MHz ˂f ≤ 3.25GHz
±0.70dB
±0.50dB
3.25GHz ˂ f ≤ 5.25GHz
±0.80dB
±0.60dB
5.25GHz ˂ f ≤ 8.2GHz
±0.90dB
±0.70dB
8.2GHz ˂ f ≤18GHz
±2.00dB
±1.35dB
18GHz ˂ f ≤26.5GHz
±2.50dB
±1.55dB
26.5GHz ˂ f ≤40GHz
±2.80dB
±1.86dB
40GHz ˂ f ≤48GHz
±3.00dB
±2.00dB
48GHz ˂ f ≤67GHz
±3.50dB
±2.50dB
绝对幅度准确度（10 dB 衰减，20°C ~ 30°C，1 Hz ≤分辨率带宽≤ 1 MHz，输入信号-10 ～-50 dBm）：
±0.24dB 500MHz校准频率
±（0.24dB＋频率响应） 所有频率(500MHz校准频率除外)
1dB增益压缩（双音法测试，分辨率带宽5kHz，3MHz频率间隔， 20°C ~ 30°C）
4082B机型
频率范围
输入混频器电平
典型值
20MHz ≤ f ≤8.4GHz
≥+5dBm
≥+10dBm
4082D/E/F/H机型
频率范围
输入混频器电平
典型值
20MHz ≤ f ≤3.25GHz
≥+5dBm
≥+10dBm
3.25GHz ˂ f ≤50GHz
≥+7dBm
≥+11dBm
4082L/N/P机型
频率范围
输入混频器电平
典型值
20MHz≤ f ≤5.25GHz
≥+5dBm
≥+10dBm
5.25GHz ˂f ≤ 8.2GHz
≥+7dBm
≥+11dBm
8.2GHz ˂f ≤ 67GHz
≥+6dBm
≥+11dBm
48GHz ˂f ≤ 67GHz（4082N/P）
≥+3dBm
/
三阶截获点
（TOI）
（输入混频器两个-10dBm信号测试，频率间隔50kHz，20℃～30℃）
4082B机型
频率范围
指标
典型值
10MHz ≤ f ≤100MHz
+14dBm
+16dBm
100MHz ˂f ≤ 3.25GHz
+18dBm
+20dBm
3.25GHz ˂ f ≤ 5.25GHz
+18dBm
+20dBm
5.25GHz ˂ f ≤ 8.4GHz
+17dBm
+19dBm
4082D/E/F/H/L/N/P机型
频率范围
指标
典型值
10MHz ≤ f ≤100MHz
+14dBm
+16dBm
100MHz ˂f ≤ 3.25GHz
+18dBm
+20dBm
3.25GHz ˂ f ≤ 5.25GHz
+20dBm
+23dBm
5.25GHz ˂ f ≤ 8.2GHz
+21dBm
+23dBm
8.2GHz ˂ f ≤48GHz
+18dBm
+20dBm
48GHz ˂ f ≤67GHz
+18dBm
+20dBm
48GHz ˂ f ≤67GHz（4082N/P）
+15dBm
+19dBm
剩余响应
（输入端接匹配负载，0dB衰减）
≤-98dBm 1MHz ≤ f ≤8GHz 射频输入1
IQ数据
存储深度（IQ长度）：
分析带宽≤40MHz： 500M IQ样点， IQ字节长度：32位I，32位Q
分析带宽＞40MHz： 1000M IQ样点，IQ字节长度：16位I，16位Q
外形尺寸
宽（mm）× 高（mm）× 深（mm）：
（475±4）mm ×（238±4）mm ×（560±4）mm（包含把手、底脚、垫脚和侧提带）
（426±4）mm ×（222±4）mm ×（450±4）mm（不含把手、底脚、垫脚和侧提带）
*大重量
约35kg（选件配置不同，重量不同）
电源
AC 110～240V：50～60Hz
功耗
*大功耗500W（标配）
*大功耗850W（全配置选件）
温度范围
工作温度：0°C～+50°C
存储温度：-40°C～+70°C
射频接口
4082B/D
N 型（阴），50Ω
4082E
3.5mm（阳），50Ω
4082F/H
2.4mm（阳），50Ω
4082L
1.85mm（阳），50Ω
4082N/P
1.85mm（阳），50Ω（射频输入1）
1.00mm（阳），50Ω（射频输入2）
-
-
