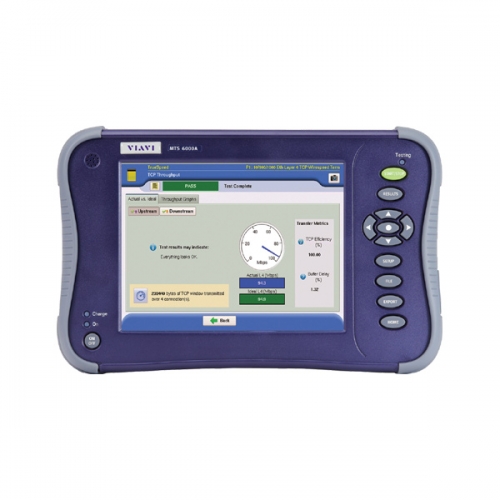

VIAVI光时域反射仪MTS6000

本产品具备 StrataSync 功能

StrataSync 是托管式云解决方案，可为 VIAVI 仪器提供资产、配置和测试数据管理功能，并保证所有仪器均已安装*新的软件和选项。StrataSync Core 免费支持 OneExpert 平台。StrataSync Plus 也可用于增强数据管理功能。

技术指标（25°C 时的典型值）

通用技术指标

1. 温度 25°C 时，稳定 20 分钟后和调零后
2. 在校准波长下（1650 nm 除外）
3. –45 dBm（从 800 至 1650 nm）

OTDR模块技术指标

EVO_B、C、D系列：

    •激光安全等级： 21 CFR Class1

    •距离单位：km ，英尺，英里

    •折射率范围： 1,30000－1,70000nm；步长 0,00001

    •采样点： 256,000

    •距离范围： 0.5km 到320km

    •距离显示分辨率： 1cm

    •标识分辨率：*小1cm

    •采样分辨率： 4cm

    •距离精度： ±0.75m ± 采样分辨率 ±1 x 10-5 x 距离(不包括群折射率不确定度)

    •衰减测量模式：自动、手动、 2 点、 5 点、 LSA

    •显示范围： 1.25dB-55dB

    •衰减显示分辨率：0.001dB

    •标识分辨率：*小0.001dB

    •衰减线性度： ± 0.03dB/dB

    •反射精度： ±2dB

    •门限值： 0.01－5.99 dB；步长：0.01 dB

    •存储格式： Bellcore/Telcordia 兼容 Version 1.1 和 Version 2.0

EVO_AV系列：

    •光接口： PC 插芯，FC、SC适配器（ST和DIN可选）

    •激光安全等级： (21 CFR) Class 1

    •距离单位：km，m，feet，miles，inches

    •折射率范围：1.300000 to 1.700000 ，步长 0.00001

    •采样点数量：256,000

    •距离测量：自动或双光标

    •距离范围：0.05 to 10 km

    •标识分辨率：1 cm

    •采样分辨率：2 cm

    •距离精度：±0.1 m ±采样分辨率±1 x 10−5 x 距离(不包括群折射率不确定度)

    •衰减测量

        •模式：自动、手动、2点、5点和LSA

        •显示分辨率： 0.001 dB

        •标识分辨率： 0.001 dB

        •线性度： ±0.05 dB/dB

        •门限： 0.01 to 1.99 dB，0.01 dB步长

    •反射/ORL测量

        •反射精度： ±2 dB

        •显示分辨率： 0.01 dB

        •门限： −11 to −99 dB，1 dB 步长

    •RDZ-SLM OTDR 应用

        •中心波长1：850 +10/−30 nm

        •动态范围2： 16 dB

        •脉冲宽度：1 ns

        •事件盲区3： 0.2 m

        •衰减盲区4： 0.4 m

    •专家OTDR 应用

        •中心波长1： 850 +10/−30 nm; 1300 ±20 nm

        •动态范围2： 24/24 dB

        •脉冲宽度： 1 ns to 50 ns

        •事件盲区3： 0.2/0.25 m

        •衰减盲区4： 1.5/2.1 m

       1.激光器在25°C ，测量10 μs。
       2.从光纤起始电平到RMS（SNR=1）噪声电平，30秒平均时间，*大脉冲宽度。
       3.反射峰下降1.5dB，使用*小脉宽。
       4.距离线性回归0.5dB，反射峰高度-35dB，使用*小脉宽。
