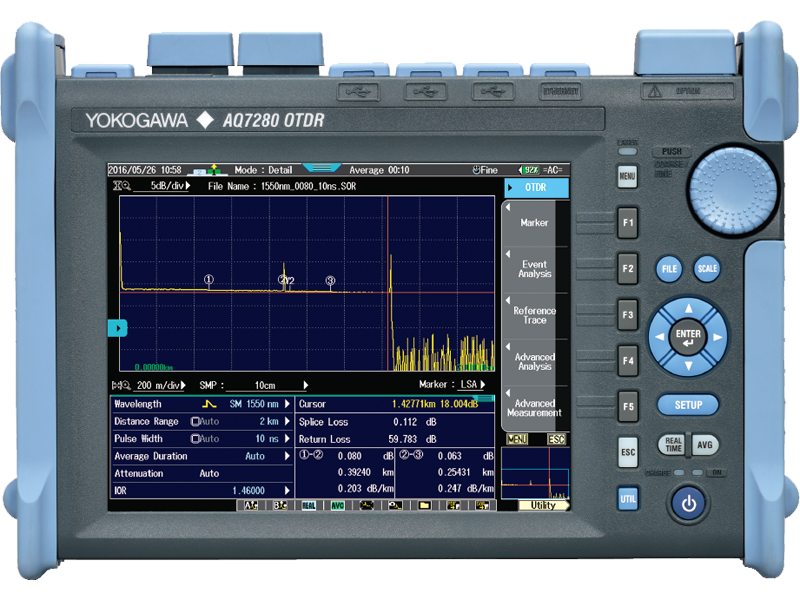

横河光时域反射仪OTDRAQ7280

显示

   8.4英寸彩色多点式触摸屏800×600

横轴

采样分辨率

   5cm,10cm,20cm,50cm,1m,2m,4m,8m,16m,32m

采样点数

   Max.50,000

读取分辨率

   Min.1cm

群折射率设置

   1.30000至1.79999步长0.00001

距离单位

   Km,Kf,Miles

偏移误差

   +1m

刻度误差

   量程×2×10-5

采样误差

   +1m采样分辨率

纵轴

显示刻度

   0.2dB/div,0.5dB/div,1dB/div,2dB/div,5dB/div,7.5dB/div

读取分辨率

   Max.0.001dB

损耗测量准度

   +0.05dB/dB

距离测量功能

   以八位数显示任何两个给定点的相对单程距离

损耗测量功能

   显示单程损耗，5位数，步长0.001dB

   平均损耗、接头损耗、熔接损耗、波形上两个给定点的区间损耗

回波损耗测量功能

   测量机械连接器，整个区间及部分区间的回波损耗

曲线分析功能

   多曲线分析，双向波形分析，波形求差分析,分段分析

存储器

内部存储器

   至少存储1000条曲线，全中文文件名

接口

USB(热插拔)

   2个USB接口，遵循USB1.1标准,SD卡接口、pc、打印机

文件格式

   读：SOR,TRD,TRB,SET(AQ7270/7275)
   写：SOR,SET,CSV,BMP,JPG,PNG

电源

AC 适配器

   AC 100-240V,50~60Hz, max.70W

电池

   工作时间:约15小时，充电时间:小于5小时

环境条件

工作温度

   0 to +45oC(充电时:0 to 35oC)

存储温度

   -20 to +60oC

相对湿度

   85%

尺寸/重量

   287×210×80mm /2.2kg

附件

   电池,背带,交流适配器，操作说明书（各一份）

型号

波长

动态范围

事件盲区

衰减盲区

AQ7282A

1310/1550nm

38/36dB

0.6m

3.5m/4m

AQ7283A

1310/1550nm

42/39dB

0.6m

3.5m/4m

AQ7284A

1310/1550nm

45/45dB

0.6m

3.5m/4m

AQ7285A

1310/1550nm

50/50/dB

0.5m

3.5m/4m

AQ7283F

1310/1550/1650nm

42/40/40dB

0.6m

3.5m/4m/4m

AQ7283H

1310/1550/1625nm

42/40/39dB

0.6m

3.5m/4m/4m

AQ7284H

1310/1550/1625nm

46/35/44dB

0.6m

3.5m/4m/4m

AQ7283K

1310/1550nm(SM)

42/40dB

0.6m

3.5m/4m

1490/1625nm

40/38dB

0.6m

3.5m/4m

AQ7282M

850/1300nm(MM)

2725dB

1m

4m/5m
