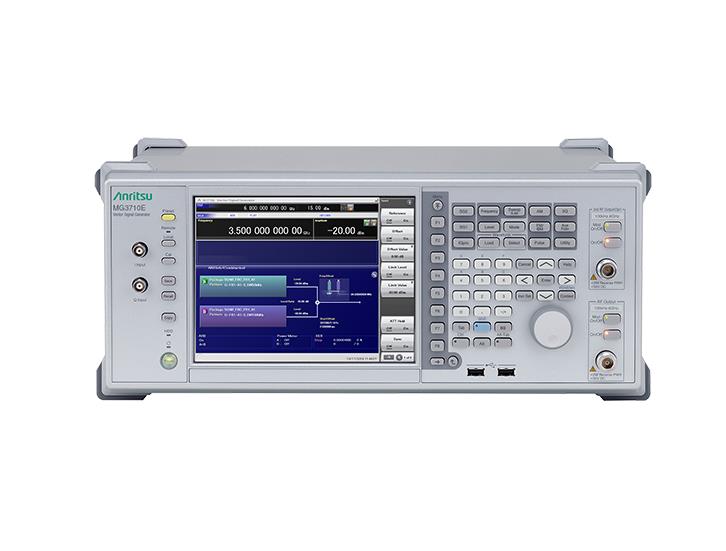

安立Anritsu矢量信号发生器MG3710E

矢量信号发生器 MG3710E是同类中*佳的高性能信号发生器，具有卓越的射频和基带性能。MG3710E 具有宽带矢量调制能力，可从深层存储生成内置基带波形，以确保*大的多功能性。它支持所有关键移动通信和无线 LAN 标准，而且性能出色，符合新兴和专有无线通信技术的要求。双射频和双波形选项可让单个 MG3710E 输出*多四个独立调制的信号。MG3710E 可以简化通常需要多个同步信号发生器的复杂测试场景，例如：

• 有用 + 干扰信号，用于接收机阻塞测试

• 有用 + 两个 CW 音调，用于接收机交调测试

• 有用 + 延迟信号，用于多路径测试

• 多个有用信号，用于 MIMO 测试

• 多个有用信号，用于 LTE-Advanced 载波聚合测试

对于这些多信号应用，MG3710E 可节省额外信号发生器的成本，简化设备设置和校准、系统运行，缩短测量时间。

MG3710E 可使用以下四种波形模式

• 内置标准波形模式

• 可选波形模式 (单独出售) (MX3700xxA)

• IQproducer 波形生成软件生成的波形 (单独出售) (MX3700xxA, MX3700xxB, MX3710xxA)

• 通用信号生成软件生成的 IQ 数据和 MG3710E 使用的转换波形模式

• 射频带：内置，160 MHz*/120 MHz 基带发生器
  (*: Wireless LAN IEEE 802.11ac. 仅当使用MX370111A和MX370111A-002时)

• 大型 64 Msamples 波形存储器，带有至 1024 Msamples 的可选扩展件

• 预安装标准波形模式
         LTE (E-TM1.1 至 TM3.3)、W-CDMA/HSDPA、GSM/EDGE、CDMA2000 1x/1xEV-DO、Bluetooth、GPS、GLONASS、
         QZSS、PDC、PHS、Broadcast (ISDB-T/BS/CS/CATV)、WLAN (IEEE 802.11a/11b/11g)

• 采用波形生成软件 (IQproducer) 生成信号
         5G NR(TDD)、5G NR(FDD)、LTE/LTE-Advanced、WLAN 11a/b/g/n/j/p/11ac、W-CDMA/HSPA、cdma2000 1xEV-DO、
         TD-SCDMA、Fading、Multi-Carrier、DVB-T/H、TDMA

• AWGN 发生器 [选件 049/079]
         C/N：≤40 dB

• BER 测量功能 [选件 021]
         输入比特速率：100 bps 至 40 Mbps

• USB 电源传感器 (单独出售)
         *多支持连接两个 USB 电源传感器
         ♦频率范围：50 MHz 至 6 GHz [MA24106A]、10 MHz 至 18 GHz [MA24118A]、10 MHz 至 26 GHz [MA24126A] etc.

• MIMO 信号源：支持本地输入 [选件-017]
         基带时钟、本地和触发信号可在多达四个 MG3710E 单元之间共享，以输出与信号输出定时同步的
         相位相干信号，以便配置 8x8 MIMO 系统。

• 对1stRF/2 ndRF增加模拟调制输入输出选件[选件 050/080]
         选件050/080扩展两个内部调制源 (AM/FM/ΦM) 和外部调制源，支持同时调制两个信号。

• 标准 1000BASE-T、GPIB 和 USB 接口

• 远程命令：内置SCPI，MG3700A / MS269xA / MS2830A兼容模式。与MG3710A相同。

• 矢量信号发生器，支持频率 100 kHz 至 2.7/4/6 GHz

• ACLR：-68 dBc (W-CDMA，测试模型 1，64DPCH，≤+5 dBm)

• 输出电平 +23 dBm (CW，400 MHz 至 3 GHz)

• 切换时间： <600 µs (列表/扫描模式)

• 内置宽带 (160 MHz/120 MHz) 基带信号发生器

• 双射频 (可选) 提供两个独立的射频输出

• 双波形存储器 (可选) 从每个射频输出提供两个独立调制的信号

• 生成和输出各种通信系统的调制信号，例如5G NR (sub-6 GHz) TDD/FDD、LTE-Advanced TDD/FDD（可选软件）
