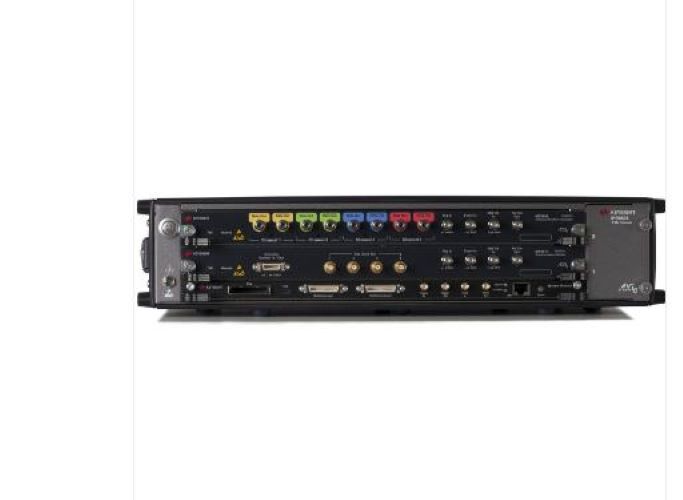

是德科技Keysight任意波形发生器M8195A

特点：KEYSIGHT M8195A 任意波形发生器

功能

· 采样率高达65 GSa/s

· 高通道密度：每个模块提供1、2 或 4 个通道，使用 M8197A 多通道同步模块，可以同步 4 个模块上的 16 个通道

· 内置频率和相位响应校准

· 嵌入式DSP 支持实时生成波形和减损（与 81195A 光调制发生器软件结合使用）

性能

· 每个AXIe 模块配有 25 GHz 模拟带宽和 2 GSa 存储器，并可扩展至 16 GSa

· 16 GSa 扩展存储器能够生成 PRBS7、PRBS10、PRBS11、PRBS15 直至 PRBS31 码型（长 PRBS 码型的计算以及载入任意波形发生器的波形存储器中将需要相当长的时间）

· 输出幅度高达1 Vpp（单端）或 2 Vpp（差分）

· 信号波特率超过32 GBaud

预先配置完毕，包括：

· M8195A 任意波形发生器（AWG）

· AXIe 机箱和嵌入式控制器或外部计算机连通性

· 用于M8000 系列 BER 测试解决方案的 M8070A 系统软件提供更多功能

关键应用

随着器件和接口速度不断提升，复杂程度日益加深，M8195A 任意波形发生器的丰富功能可以为您生成需要的信号，满足数字应用、光电通信、高级研究、卫星通信等需求。

· 相干光通信――单个 M8195A 模块可以生成两个独立的 I/Q 基带信号（双偏振 ＝ 4 通道），波特率达到甚至超过 32 GBaud

· 多电平/多通道数字信号 ――可以生成高达32 GBaud 波特率的信号，例如 NRZ、PAM4、PAM8、DMT 等。 还可以支持 HDMI™、C-PHY™ 和 D-PHY™ 等协议。 嵌入/去嵌入通道，添加抖动、ISI、噪声及其他失真

· 物理、化学和电子研究 ――生成具有严格数学定义的任意波形、精确超短脉冲和超宽带线性调频

· 宽带射频/微波 ――生成瞬时带宽为直流至25 GHz 的超宽带射频信号，适用于通信等领域

· 针对应用的随机干扰（RI）源，需要使用 M8070A

Keysight M8195A 任意波形发生器（AWG）在一个单插槽 AXIe 模块上同时提供多达 4 个输出通道，采样率高达 65 GSa/s，带宽高达 25 GHz，垂直分辨率为 8 位。

随着器件和接口速度越来越快，结构越来越复杂，M8195A AWG 的丰富功能可以为您生成所需的信号，满足数字应用、先进研究、卫星通信和光纤通信等应用的需求。

先进的3 级序列发生功能可实现更长时间的信号场景。 当 M8197A 模块需要同步多个 M8195A 模块时，还可使用外部动态控制选件。

M8195A 任意波形发生器提供触发输入，与 M8197A 多通道同步模块结合使用时，可实现 ±20 ps 的时延准确度。

当与N5990A 软件选件 151 和 153 结合使用时，M8195A 可以提供 HDMI 和 MHL 接收机测试解决方案。

M8195A 任意波形发生器还可以由配有 M8085A 软件插件的 M8070A 比特误码率测试系统软件控制，生成符合 MIPI C-PHY™ 和 D-PHY™ 标准的测试信号。

M8195A 任意波形发生器结合 81195A 光调制发生器软件，提供了一种创新的实时信号生成方法，可以将您的测试速度提高 100 倍。

它能够实时生成信号和减损。使用FIR 滤波器和其他 DSP 功能，可以进行脉冲成形和改变光极限条件，例如偏振模色散（PMD）或相位噪声。

使用实时模式、序列生成功能和深存储器，您可以突破以往限制，探索新的测试领域。探索新机遇。

其他信息：KEYSIGHT M8195A 任意波形发生器

M8195A 还可以通过系统软件套件 M8195S 提供。M8195S 可以根据需要的通道数动态配置。 除了模块本身以外，还可自动添加 AXIe 机箱、嵌入式控制器或外部计算机连通性。另外，系统在发货前会预先配置完毕。
