| | 品牌：罗德与施瓦茨(R&S) | | 型号：ZVL | | 加工定制：是 | |

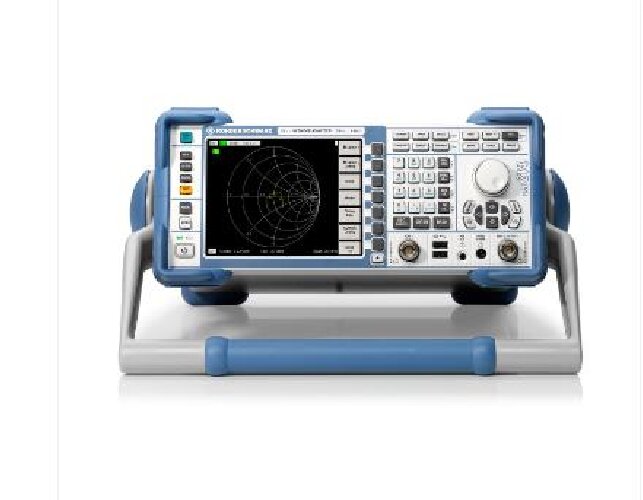

ZVL是罗德与施瓦茨公司推出的经济型台式矢量网络分析仪。不同于市面上其他的产品，ZVL具备了强大的扩展能力，除了传统的矢量网络分析，ZVL还可以进行全功能的频谱分析，噪声系数分析和信号解调分析，ZVL配有准峰值检波器和EMI带宽，因而可以帮助客户进行EMI的诊断和预兼容测试。无论是产品的开发定型还是批量生产阶段，ZVL都是预算有限客户的优先选择。
主要特点
• 共有三款产品，频率范围分别为9 kHz至3 GHz, 6 GHz,13.6 GHz
• 全功能矢量网络分析功能：S参数、增益、驻波比、反射系数、群时延、阻抗、幅度、相位、史密斯圆图等
• 动态范围高达123 dB
• 支持坏点测试和时域分析
• 可软件升级频谱分析仪、噪声系数分析、数字通信解调、EMI预兼容、功率计主机等功能
• 标配信号解调带宽20 MHz
• 支持多曲线扫描和多屏幕显示，可同时显示4个S参数
• 内置电子衰减器，*大可承受DUT高达27 dBm的输出功率
• 完善的在线帮助系统，直接显示与当前操作相关的帮助信息
• 6重UNDO/REDO功能，即使发生误操作也可以轻松应对
• 可选配电池供电，适合外场使用
• 重量仅7公斤，方便携带
• 标配DVI输出，可外接显示器，洞察每个测量细节
• WIN XP操作系统，支持USB/LAN接口，支持键盘鼠标操作，FIRMWARE终身免费升级
应用领域
• 射频器件和模块的开发
• 射频产品的生产测试
• 射频产品的维护
• 高校和科研单位
• 有线电视网络
规格：R&S ZVL 矢量网络分析仪
网络分析
| 频率范围 |
9& kHz（典型值为 5 kHz）至 3& GHz/6& GHz/13.6 GHz |
| 测量时间（在 100& kHz 中频带宽下为 201 个测试点，使用归一化校准） |
<50 ms |
| 数据传输时间（201 个测试点） |
& |
| & |
在 100& Mbit/s LAN 中通过罗德与施瓦茨接口总线 (RSIB) |
1.5 ms |
| 在 10& Hz 测量带宽下的动态范围（20& MHz 至 3& GHz） |
>115 dB，典型值 123& dB (ZVL3,ZVL6)
> 100 dB，典型值 105 dB (ZVL13) |
| 输出功率范围 |
–50& dBm 至 0& dBm，典型值 –60& dBm 至 +10& dBm（ZVL3、ZVL6 以及 ZVL3-75） |
| 测量带宽 |
10& Hz 至 500& kHz（按 1/2/5 步进） |
| 迹线噪声 |
< 0.005& dB（rms 高于 10& MHz） |
| 接收机步进衰减器（*高额定输入功率） |
0& dB 至 30& dB |
| 信道、图表及迹线的数量 |
>1001) |
| 每个迹线的测试点的数量 |
2 到 4001 |
| 操作系统 |
Windows XP Embedded |
| 重量（不含电池） |
<7 kg (15.43 lb) |
| 1) 受限于可用 RAM 容量 |
频谱分析（R&S®ZVL-K1 选件）
| 频率范围 |
9& kHz 至 3& GHz/6& GHz/13.6 GHz |
| 频率不确定性 |
1 × 10–6 |
| & |
带 R&S®FSL-B4 选件 |
1 × 10–7 |
| 分辨率带宽 |
& |
| & |
标准 |
300& Hz 至 10& MHz（按 1/3 步进），20& MHz（在零跨度的情况下） |
| & |
带 R&S®FSL-B7 选件 |
(1& Hz) 10& Hz 至 10& MHz（按 1/3 步进） |
| 视频带宽 |
10& Hz 至 10& MHz |
| I/Q 解调带宽 |
20& MHz |
| 单边带相位噪声 (500& MHz) |
在 10& kHz 载波偏置的情况下相位噪声的典型值为 –103& dBc (1& Hz) |
| 显示平均噪声电平 |
|
| & |
无前置放大器 (1& GHz) |
<–140& dBm (1& Hz) |
| & |
& 有前置放大器 (1& GHz) |
<–156& dBm (1& Hz)，典型值 –163& dBm (1& Hz) |
| 三阶截止点 (TOI) |
>+5 dBm，典型值 +12 dBm |
| 检波器 |
*高/*低峰值、自动寻峰、均方根值、准峰值、平均值、样点 |
| 电平测量不确定度（95% 置信级） |
<0.5 dB |
