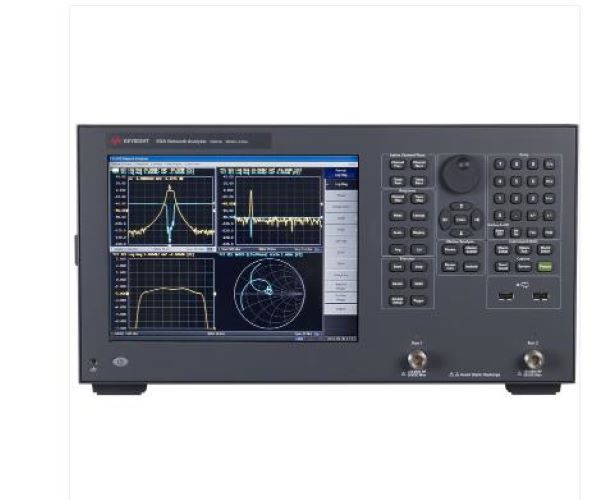

是德科技Keysight网络分析仪E5061B ENA系列

E5061B ENA系列网络分析仪从5Hz 至3GHz提供了广泛的频率范围。它不仅支持一般的射频应用(例如滤波器或放大器测量等)，还支持低频应用(例如直流至直流转换器环路增益测量)。因此，它是所有实验台上进行网络分析的重要工具。

　　拥有E5061B，您就不必再购买只能在MHz范围内工作的专用低频测量仪器。您可以使用E5061B在实验室中测量从接近直流到3GHz 频率范围内的各种应用，还可以使用它集成的增益相位测试端口进行测试。现在，ENA 系列为您提供了更多选择。

　　E5061B 在其整个测量频率范围内具有宽动态范围，使您能够在每个所需的测试频率上执行精确测量。

　　E5061B 的外形非常小巧，可以在工作台上为测试人员提供更大的空间。


E5061B ENA 系列网络分析仪 主要特性和功能

• 提供各种测试仪选件，让您选择适合自身测试需求的配置：100 kHz 至 1.5 GHz/3 GHz，2 端口，50 或 75 Ω，传输/反射或 S 参数测试仪

• 使用低频-射频选件（选件 3L5）满足各类应用需求：5 Hz 至 3 GHz，2 端口，50 Ω，S 参数测试仪，增益相位测试端口，内置的直流偏置源

• 在单台仪器中整合了网络分析和阻抗分析功能，针对您的应用量身定制（选件 3L5 和 005）

适用于E5061B ENA 系列网络分析仪的软件

网络分析仪软件

• 网络分析仪软件工具可对设计进行调查、表征和故障诊断

• 放大器、滤波器、混频器、材料、高速串行互连分析能力等

• 适用于 PNA 和 ENA 网络分析仪

E5061B-005 低频-射频网络分析仪选件 + 005 阻抗分析选件

• 阻抗分析功能适用于 E5061B-3L5/3L4/3L4 低频-射频网络分析仪

• 兼容各种不同的元器件测试夹具

• 校准/补偿功能适用于夹具

• 等效电路分析

在单个仪器中整合了网络分析和阻抗分析功能
E5061B-005 为 E5061B-3L5/3L4/3L4 低频-射频网络分析仪提供了阻抗分析（ZA）固化软件。该选件支持分析仪测量电容、电感器和谐振器等电子元器件的阻抗参数。网络分析与阻抗分析功能的结合可以进一步增强该分析仪作为通用研发工具的功能。固化软件支持基本的阻抗分析功能（包括夹具补偿）和等效电路分析。使用 E5061B-3L5/3L4/3L4 内置的直流偏置信号源，可以进行直流偏置阻抗测量。

E5061B-010 时域分析/故障定位分析

• 对时域反射或传输响应进行全面的误差校正

• 可以利用低通或带通模式，执行*多 1,601 个点的测量

• 可以使用选通来减少多余的响应

E5061B-010 时域/故障位置分析选件能够定位电缆等器件的断点和失配位置。通过使用时域选通功能处理数据，并将数据转换回频域中，您就可以消除夹具的连接器失配所产生的无效响应。此外，E5061B-010 还具有电缆 SRL（结构回波损耗）分析功能。
