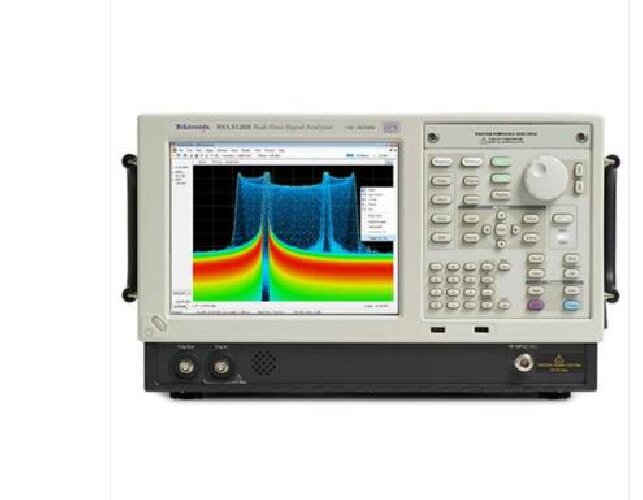

泰克实时频谱分析仪RSA5000B

使用功能强大的 RSA5000B 实时频谱分析仪，准确地可视化和检定设备和组件。这款高级频谱分析仪完成杂散信号的高性能和灵敏度测量的速度比其他频谱分析仪快得多，因此您可以迅速、准确且成功地进行传统测量和故障排除。

Tektronix RSA5000B 实时频谱分析仪 型号

Tektronix RSA5000B 实时频谱分析仪 概述

始终表现出出色的射频性能

凭借其出色的射频性能、丰富的功能集和易于访问的标准控件，您可以始终信赖 RSA5000B。令人印象深刻的扫描速度和高灵敏度可让您在仅 22 秒内即可完成 -110 dBm/Hz 噪音本底的 10 GHz 跨度扫描，并且有多个谱线、标记和标准测量始终准备就绪。

特点

• 熟悉的独立控件：RBW、VBW、准峰值检测器、零频宽

• 全面的测量：通道功率、OBW、ACRL、杂散、CCDF、频谱图

• 同时实时查看频域和时域中的事件

宽带信号分析：让您自信设计

RSA5000B 提供范围广泛且高度准确的信号分析。精度让您可以在测量中获得更高余量。范围广泛让您放心您会找到要寻找的信号。

特点

• 宽带分析与大动态范围：165 MHz 与 80 dBc SFDR

• 165 MHz 带宽的频率响应：±0.4 dB，1.5°

• WLAN、蓝牙、ZigBee、脉冲分析等的选项

实时查看当前问题：DPX® 技术

通过强大的实时架构发现困难、难以发现的问题。高级、专有 DPX® 技术可让您看见几乎无法通过传统频谱分析仪看见的射频特征。实时显示频宽、RBW、VBW 的完全可控且独立的设置。

RSA5000：DPX 密度触发

实时频谱分析的基础知识

宽带采集带宽选项

特点

• 检测大于 434 ns 的信号，100% 拦截

• FFT 引擎：可达 3.125M FFT/s

• 全面：DPX 频谱、DPX 频谱图、DPX 零频宽

• 强大触发：所有触发的频率模板、DPX 密度、欠幅、电平、时间判定
