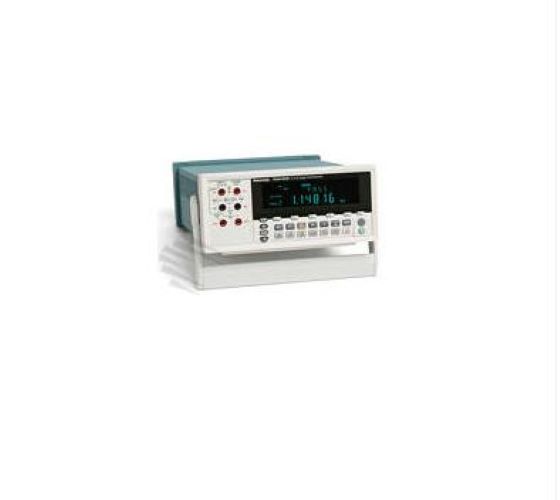

泰克数字多用表DMM4020

泰克DMM4020万用表提供了5.5位分辨率，可以以0.015%的基本V DC精度测量电压、电阻和电流。DC泄漏电流测量和频率测量功能在同一台仪器中提供了更多的功能。此外，通过专用前面板按钮，您只需按一个键，就可以进入常用功能，保存设置。


主要特点和优点

主要性能指标

• 5.5 位分辨率

• 高达0.015% 的基本VDC 准确度(1 年)

• 200 mV - 1000 V 电压量程，高达1 μV 分辨率

• 200 μA - 10 A 电流量程，高达1 nA 分辨率

• 200 Ω - 100 MΩ 电阻量程，高达1 mΩ 分辨率

• CAT I 1000 V，CAT II 600 V

提供的功能和特点

• 电压、电阻和电流测量

• 二极管和通断测试

• 频率测量

• 2 × 4 欧姆4 线测量技术

• 专用DC 泄漏电流测量

• 6 个专用按钮，快速进入仪器设置

• 极限比较模式，指明测试通过/ 失败

连接能力

• 前面2 × 4 个测量输入

• 后面板RS-232，快速连接PC

• 包括USB 到RS-232 接口适配器电缆

• 包括National Instrument 的LabVIEW SignalExpressTMTE 限定版，用来连通其他台式设备

三年保修
只需按一个按钮，即可轻松进行测量
随着嵌入式系统中的电路日益完善，您必须测量大量不同的参 数，验证设计。泰克DMM4020 5.5 位台式万用表在一台简便 易用的仪器中提供了大量的功能。

它可以以高达0.015%的基本VDC准确度，执行电压、电阻和电流等典型的万用表测量，确保为设计提供所需的仪器性能。您还可以使用DMM4020 测量频率，执行通断测试和二极管测试。您可以使用一台多功能仪器代替计数器、通断测试仪和 传流DMM，节约工作台空间和成本。

测量毫微安培信号
测量当前能耗效率高的设计中的待机电流，要求考察非常低的 电流，其通常只有几微安或几纳安。对这种测量，使用传统万 用表会导致结果不准确，因为传统万用表一般采用分流电阻技术来测量电流。

DMM4020改进了测量低电流的方法。通过使用电流到电压功 放技术，DMM4020 可以以1nA 的分辨率测量电流，给被测电流带来的负荷影响达到较小，其结果反映了设备在实际环境中的工作情况。

设计，让您的工作更轻松
DMM4020 万用表采用设计，使用简便，提供了您预计泰 克提供的熟悉操作。

操作直观
专用前面板按钮可以快速进入常用的功能和参数，缩短仪器设置时间。您不必再搜索软件菜单，查找所需的功能。

多个设置按钮，完成常用测量
通过前面板上的六个设置按钮，您可以保存常见的测量使用的设置。您只需设置仪器进行测量，然后按Shift键，再按设置按钮，就可以保存仪器设置。然后每次在执行该测量时，您只 需按相应的设置键即可。

双显示器
通过先进的双显示器，您可以从一组测试表笔，测量同一信号的两个不同参数。

极限比较

DMM4020 上的极限比较模式。

极限比较模式提供了通过/失败指标，迅速表明是否通过测试， 帮助消除错误，特别是接近极限的测试结果。

简单准确的4 线测量
2×4欧姆功能的分离端子插座允许只使用两条引线、 而不是四条引线，执行4线测量。泰克提供了专用测试线附件， 可以建立连接。您可以获得杰出的分辨率和准确度，而且使用 一对引线非常方便。

简便连接PC
可以使用后面板上的RS-232 端口，连接PC。DMM4020 标 配一条USB到RS-232接口适配器电缆，用来连接PC上的USB 端口。

连通工作台，实现智能调试

Signal Express 从泰克DMM4020 和DPO3052 中采集数据

使用Signal Express，把DMM4020 数据导出到Excel 中

通过专用的泰克版National Instrument Lab VIEW SignalExpressTM软件，您可以轻松捕获、保存和分析万用表的 测量结果。每台DMM4020万用表都免费装有限定版 SignalExpress，可以完成基本仪器控制、数据记录和分析工 作。选配的软件则提供了200 多种内置功能，可以进一 步实现信号处理、高级分析、扫描、极限测试和用户自定义步 进功能。

SignalExpress支持多种泰克仪器*1，可以连接整个测试台，然 后可以从一个直观的软件界面中，访问每台仪器标配的多功能 工具。您可以自动完成要求多台仪器完成的复杂测量，在更长 的时间内记录数据，对来自多台仪器的数据实现时间相关，简 便地捕获和分析测量结果，这一切都从PC 上完成。只有泰克 提供了由多台智能仪器组成的连通测试台，简化和加快了复杂 设计的调试工作。

您可以依赖的性能
除优质的服务和支持外，每台DMM4020万用表都标配三 年保修服务。
