高美(GMC)充电桩电能质量测试仪WATT 230

技术参数

完全满足 IEC 61000-4-30 标准的 “CLASS A” 级产品

MAVOWATT 230
■ 满足ClassA级的所有功能（4U/4I）
■ 负载曲线分析和能量测量
■ 符合 EN 50160的电压质量标准，专属报告功能
■ 超高采样：每个周波512个采样值
■ 两个测试频段：16⅔H z和50/60 Hz
■ 事件记录：RMS值和原始波形
■ 前/后触发：*大100个周期
■ 快照功能
■ USB 和以太网接口
■ 通过GPS时钟进行时间同步（可选）

MAVOWATT 240
包含 Mavowatt 230的功能，另外
■ 应答模块
■ 纹波控制信号记录
■ 扩展了事件触发后*多10,000个周波的     波形记录
■ 蓝牙接口
■ 无线网络接口

MAVOWATT 270
包含Mavowatt 240的功能，另外
■ 1 MHz 的瞬态采样针对 2000 VPEAK

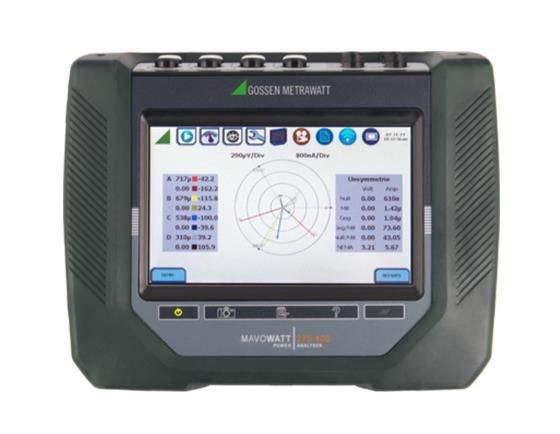

MAVOWATT 270 – 400
包含Mavowatt 270的功能，另外
■ 扩展了400Hz 的测试应用

DRANVIEW 7软件

业界领先的电能质量分析软件 – 简单, 友好

■ 直观的操作，包括具有Office外观的现代用户界面和可自定义       的工具栏
■ 极高的性能：借助64位处理器，可以快速处理大量数据
■ 定制的个性化自动报告数学公式选项，用于各种测量值记       算，例如对地漏电流或差值电流

■ 多站点分析，计算和记录来自不同设备的多达 16 个同步数据     记录
■ 由于支持 PQDIF，Comtrade，CSV 和其他数据格式，兼容       其它厂家的测试数据
■ 用于修复测量数据（时间戳，极性反转）的救援套件，无需重     新到现场记录测量值

界面介绍

启动电流测量电

电能质量事件的详细图形化显示

Mavowatt产品特色

■ 满足IEC 61000-4-30: Class A(2008)级精度的革新性产品
■ 每周期512次采样率，便于抓取瞬间电压电流事件
■ 7” WVGA超大彩色触摸屏，引导式操作
■ 强大的谐波分析能力，电压及电流谐波分别可达127次及63次
■ 单文件存储*大可达4G
■ 4 通道电压差分1000Vrms CATIII输入
■ 多种的通讯接口(以太网/USB/蓝牙等)，支持用户通过手机、平板电脑等设     备远程浏览数据并调整设置

设备性能测试
在新设备安装前，使用MAVOWATT系 列产品能简化对该设备功率可用性和兼 容性的判断。该仪器具有许多先进功能 如：RMS触发，低/中频瞬变，通道间的 交叉触发。通道间的交叉触发能演示电 源健在设备如UPS等是否能正确运行。 在设备维护和启动过程中，通过观察实 时读数使用户及时制定实际结果，在测 试过程中，可用来微调设备。

故障发现与排除

MAVOWATT系列产品独具的“报告卡”, 能在测试现场提供及时的电能质量测量结 果。广泛的电能质量监视数据被收，分析 和用不同种类的色码列成表格。故障以红 色标示出来，能很快找到，通过简单地触 摸屏幕上的图形，就能层层深入地读取更 详细的故障信息，从而精确地找出引起电 能质量问题的根本原因并将之排除。

设备性能测试

微报告功能帮助用户快速便捷的在设 备上生成精简的测试报告，汇总任意 界面下用户快照的数据。通过点击照 相按钮，一张bmp格式的文件会保存 并记录当前界面显示的内容，该文件 同时被添加到微报告中。微报告以 xml格式储存在设备上，后续可上传 至PC电脑、平板电脑、智能手机等终 端。上传成功后用户可通过浏览器进 行浏览并进行自行编辑及制作报表。

MAVOWATT系列 介绍

MAVOWATT l 230

■ 简易的配置流程，自动获取并判断接线类型

■ 快速生成符合中国国家标准的电能质量报告

■ 8个测量通道输入4通道电压输入(1000Vrms AC/DC)

■ 迷你报告-支持屏幕快照、XML等快速报告形式，便于 上传及邮件发送
■ 自动配置模板，并支持自动线路检测，可反馈并测试 现场正确接线方式
■ 如同平板电脑操作界面-功能图标，任务栏快捷方式， 虚拟仪表显示等，使用     轻松便捷。

谐波

由于电子集技术的灵敏度增加，使得从 HVAC系统，个人计算机系统，复印机 到计算机化的过程设备和制造系统，都 很容易受谐波的感染，事实上，谐波可 以引起很小，几乎是不容易察觉的性能 变化，然而积累到一定程度会引起严重 的长期损害，一个设备可以不知不觉地 产生电流谐波而污染整个电力系统。 MAVOWATT系歹I」产品能捕捉到详细的 谐波，间谐波和次谐波，并有效地解决 由此引起的复杂问题。

闪变

电弧炉，大型感应电机和其他大负荷设 备的启动会引起连续的电压波动，由此 产生的电能质量事故被称为闪变。通常 闪变会发生在那些脆弱的，与负荷用电 量有关的，以及短时间内由相当大电流 变化的系统中，MAVOWATT系列产品 能遵循IEC61000-4-15标准，捕捉闪变 数据，并用可视化的分析报表软件 Dran-View来评估这些数据。

标准监测

MAVOWATT系列产品能符合大多数先进的电能质量标准，包括 IEEE1159, IEC61000-4-30 Class A和EN50160。使用过程中，产生一 个统计性输出值来很快地证明是否遵 守国际供电质量标准。MAVOWATT 系列产品能极快地显示，包括不平衡 度，电压波动范围和谐波等超过13 个关键参数。

MAVOWATT l 240

■ 增加Wi-Fi通讯接口，更灵活多样的获取数据方式

■ 更完整的记录事件触发前/后波形数据，录波提升 至10000次周期波
■ 专家应答分析模块：电压跌落方向判断，基于功 率因数修正的切换峰值分析       及电机质量分析

完整录波

MAVOWATT 240在捕捉电能质量事件时可以更详细的波形数据展现事件发生时的电压电流状态，高达10000次的录波可以*大限度记录实时波形情况，用于DV7软件可以放大至采样点的数值，测量工具可以精确测量出波形异常点的数值变化情况

浪涌

马达启动，变压器通电，断路器跳闸和 后备发电机启用都会带来浪涌，这就要 求扩大对逐个周期数据的记录，以确保 正确的操作和判断浪涌对其他设备的影 响。Mavowatt 240功能优于其他电能监 视仪表，通过基于电流RMS触发和峰阈 值交叉来优化设备运行和延长重要设备 的使用寿命。

故障记录

MAVOWATT 240简单故障记录模式具 有在设备的电源基本结构中，对电气故 障快速侦测和识别功能，MAVOWATT 240能对故障的幅值和持续时间进行特 性化描述从而帮助指出故障的根源，这 些描述信息包括电压和电流的频率稳定 度，功率流和谐波，也突显了 MAVOWATT 240的诊断能力。

MAVOWATT l 270

■ 高速瞬态变化测量，采样间隔IMS并记录波形数 据用于遵从IEE1459标准畸变     和不平衡系统分析

■ 扩展的供电网分析功能

■ 瞬态事件特性描述功能

■ 矢量/算数参数测量

快速瞬变捕捉

MAVOWATT 270使用数字化的高速采 样器来捕捉和分析微秒宽的瞬变，瞬 变通常是由快速切换的电路，医疗诊 断设备，电容器切换，闪电，变压器 通电和负荷平移产生的，瞬变被详细 的刻画可用于对它的进一步分析。 MAVOWATT 270有捕捉完全的电能质 量波谱的能力，从而提供瞬变全范围显示。

负荷畸变与不平衡

现在，需矫正电源叠加的其他非线性负 荷，已经从占美国负荷总量的25%增加 到了超过65%。这些负荷只在部分波形 上吸收电流，从而导致了电流畸变。这 些畸变会严重地降低类似马达和变压器 的额定值，导致过热而缩短设备的使用 寿命。MAVOWATT 270能测量在 IEEE1459标准中要求的所有算法，矢 量和频率参数，从而评估畸变和修复负 荷平衡性。

电能质量调查和诊断

电能质量调查是诊断问题或确定趋势， 和有效地完成以可靠性为核心的维护程 序的关键，通过超过一周或更长时间对 电能质量的评估，事件起点状态和易受 影响状态就能被确定，从而调整措施， 并贯彻执行，MAVOWATT 270有一个内置的事件特性描述模块直接支持问题解 答和采集调查数据，用于改进电能质量 和设备的可靠性，也用于需求和设备易 受影响状态的匹配。
