高美(GMC)充电桩诊断测试仪PROFITEST H+E BASE

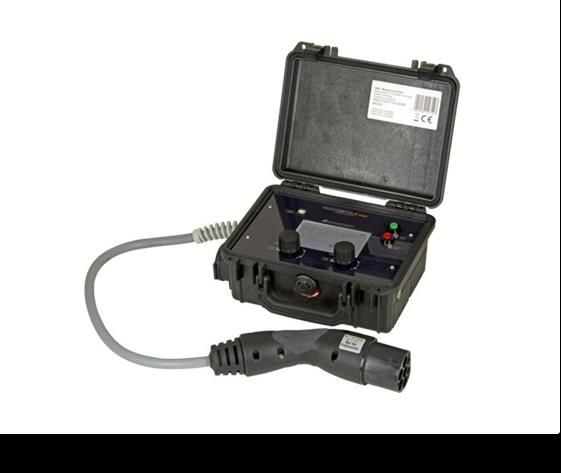

充电桩诊断测试仪 PROFITEST H+E BASE

▶ 产品简介

PROFITEST H+E 用于充电桩电动汽车2型接线插座（模式3充电方式）的功能特性。

该测试仪器连接到充电桩，以便记录充电桩和测试仪之间的通信信息。

如果充电过程中充电桩没有开始工作，测试仪会指明错误发生原因，适用于研发和售后服务。

▶ 产品优势

• 用一个测试设备即可完成充电桩的故障诊断。

– 车辆状态

– 电缆状态

– 错误状态

– 脉宽调制信号评估

– 相位和相序

– 电池电量

• 故障仿真:

– 汽车电路二极管短路

– CP和CE之间的短路

– 通过跳闸进行RCD测试和测量断开时间

• 通过利于理解的符号表示状态

• 易于操作、诊断

• 结构紧凑、电池供电适用于户外工作者使用

▶ 产品特点

• 通过综合接地插座测试充电连接选项（230V,*大为13A）

• 紧急情况下，理想的服务调用

• 电源由2个9伏（可充电）电池或电源组块构成

• USB数据接口: – 用于软件下载– 用于连接电脑传输诊断结果

▶ 技术参数

• 扩展测量范围：0.1MΩ-1TΩ

• 测试电压可调，或固定分档: 100 V, 250 V,500 V, 1 kV, 1.5 kV, 2 kV, 2.5 kV, 5 kV

• 极化指数和吸收比

• 电压测量量程到1000V

• 频率测量范围：15Hz-1KHz

• 电容测量范围: 0.1 ... 5 mF

• 放电测量

• 保护端子可以有效的消除表明的漏电流

• 电网供电，电池组供电或者外部12V电压供电

• 背光点阵显示

• 数字显示测量值和阈值

• 计时器：从1秒到100分钟

▶ 标准配置

• PROFIST H+E 1台

• 9伏电池 2个

• 12v电源充电器 1个

• 操作手册 1本
