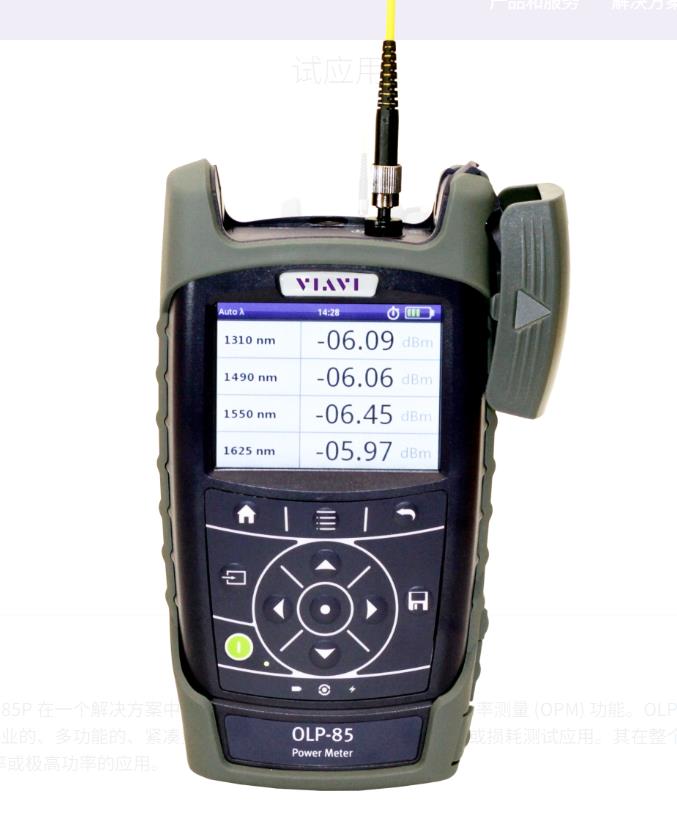

VIAVI带光纤端面检测功能的光功率计OLP-85 和 85P

SmartClass™ Fiber OLP-85 和 85P 在一个解决方案中集成了通过/失败光纤端面检测和光功率测量 (OPM) 功能。OLP-85 和 85P 手持式光功率计具有 100 dB 的动态范围，是一款多功能的、紧凑型的仪器，适合于任何光纤网络功率或损耗测试应用。其在整个范围内的高精度使得 OLP-85 和 85P非常适合于需要测量低功率或极高功率的应用。

好处

• 时间快速、正确、按时完成工作：

• 使用可选的 P5000i 显微镜进行自动通过/失败光纤端面检测分析，同时可提供集成式的 PCM

• 紧凑坚固的耐候设计

应用

• 光功率测量（绝对和相对）

• 与 VIAVI 光源 OLS-3x 或 OLS-8x 结合使用，实现 光插入损耗测量

• 光连接器检测 (IBYC)

• 在线损耗测试选项

主要特性

• 通过电池供电的现场便携型光功率计具备 800 到 1,700 纳米的测量波长范围（1 纳米增量设置），能在超宽的 100 dB 动态范围内实现高精度测量

• 2.5 毫米及可选 1.25 毫米通用推拉式 (UPP) 适配器系统与所有类型的光连接器兼容

• 3.5 英寸彩色触摸屏，配备集成式触笔

• 可为功率和损耗通过/失败分析设置单独的阈值

• 仪表集成支持光纤端面检测及带有时间戳的测试结果存储

• 可通过 USB 或以太网接口进行数据传输和远程控制

• 自动波长和多波长测试功能可与 VIAVI 光源结合使用

  SmartClassTMFiber 系列 OLP-85 和 OLP-85P 光功率计是整合了光纤端面 “ 合格 / 不合格 ” 分析功能和光功率测量的一体化方案。具有 100dB 的动态范围， OLP-85 和 OLP-85P 手持式光功率计是多用途及紧凑型仪表，适合在任何光纤网络中测量光功率和损耗的多种应用环境。它范围之上的高准度性能意味着 OLP-85 和 OLP-85P 无论在低功率测量还是在高功率测量时，均可应用。

  除了具备 24 小时的野外待机能力外， OLP-85 和 OLP-85P 无论在办公中心、生产环境和实验室工作台，用于维修安装都是可以的，并可以通过它的 USB 或以太网接口实现远程操作。

    可在 OLP-85 或 OLP-85P 上扩展增加 P5000i 光纤检查显微镜，用户可以检查光纤端面质量并只需按一个键就可自动的判别 “ 合格 / 不合格 ” ，得到认证级结果。

    OLP-85P 具有一个整合的跳线显微镜（ PCM ），可用于改善工作流程效率。

    OLS-85 光源配合 OLP-85 或 OLP-85P 光功率计时，具有强大的功能 - 自动测试，避免手动错误，提高测试速度。自动测试功能，例如自动波长测试和多波长测试，会发送发射波长的信息给接收端，一个兼容自动测试功能的光功率计就会自动设置波长，这一功能可以同时准确测量 4 个波长，并可实现多波长连续波测试。用户可以容易的存储带有时间标识的结果（功率、损耗和光纤检查），在 OLP-85 或 OLP-85P 上生成并保存综合测试报告。

    OLP-85 和 OLP-85P 光功率计可以让技术人员在当今任何地方使用，无论塔顶还是井下。技术人员可在功能强大和易于使用的解决方案中，获得灵活性和测试性能，可以帮助任何技术人员瞬间成为光纤测试人员。


  美国VIAVI光功率计OLP-85产品特点

        ● 快速、准确、准时完成工作。整合了光纤检查和测试，自动 “ 合格 / 不合格 ” 分析。

        ● 电池供电，野外便携的光功率计。具有 800-1700nm 波长范围，范围高准度，高的动态范围100dB 。

        ● 标准 2.5mm ，可选 1.25mm 通用型 UPP 光接口适配器，适合所有光纤连接器类型。

        ● 3.5 英寸彩色触摸屏，带有触摸笔。

        ● 可扩展 P5000i 显微镜，自动 “ 合格 / 不合格 ” 光纤检查分析，也可使用跳线显微镜分析。

        ●功率和损耗 “ 合格 / 不合格 ” 分析，用户可自主设置门限值。

        ● 主机上的跳线显微镜（ PCM ）光纤检查和测试结果带有时间标识。

        ● 数据传送和远程控制通过 USB 接口或网络接口。

        ● 自动波长和多波长测试功能，可与 VIAVI 光源自动配合。

        ● 在线损耗测试选项。

        ● 结实耐用，防雨设计。


  美国VIAVI光功率计OLP-85技术参数

  检测器类型	Filtered InGaAs
  功率范围	–75 to +26 dBm
  允许输入功率	+26 dBm
  固有不确定度 ①	±0.13 dB (±3%)
  自动调零	有
  波长范围	800 to 1700 nm ，步长 1nm 连续可调
  校准波长	850, 980, 1300, 1310, 1490, 1550, 1625 nm
  显示分辨率	0.01 dB/0.001 μW
  测量单位	dB, dBm, W
  功率测量功能	绝对功率，参考功率， Pass/Fail 分析
  自动功能 ②	自动波长功能（ Auto-λ ）：自动单波长检测 多波长功能（ Multi-λ ）：自动多波长检测
  调制检测	270 Hz, 1 kHz, 2 kHz
  数据存储	10,000 个测试结果；绝对、相对功率（带时间标识），光纤检查图片
  电池工作时间	>13 小时（ LiON ） />11 小时（碱性干电池）
  预热时间	无需预热

  ① 条件：校准 波长 ±1nm ， -20dBm （连续波）， 23°C ±3K ， SC /PC 陶瓷插芯， 9μm 光纤。

  ② 配合 OLS-3x 、 OLS-5x 、 OLS-8x 。


  美国VIAVI光功率计OLP-85通用参数

  显示		3.5 英寸彩色 LCD 触摸屏， 4:3
  数据读出		通过 USB 接口
  远程控制		通过 USB 接口或以太网接口
  检查功能		动态，冻结，存储的端面图像，自动 “ 合格 / 不合格 ”
  光接口适配器		2.5 mm 通用 UPP ： FC/SC/ST/DIN/E2000 1.25mm 通用 UPP ： LC 和 MU （选项）
  电接口		USB 2.0 (2 x host, type A, 1 x device, Micro-B)
  电源		AC 适配器， 8x AA5 号碱性电池或可充电锂电池组
  供电模式		活跃，自动关机（可编程设置）
  尺寸（ H x W x D ）
  OLP-85	208 x 112 x 64 mm
  OLP-85P	208 x 153 x 64 mm
  重量
  OLP-85	750 g
  OLP-85P	850 g
  温度范围
  操作温度	–10 to +55°C
  存储温度	–20 to +70°C


  美国VIAVI光功率计OLP-85订货信息

  OLP-85 和 85P 光功率计包括：

        ● SmartClass Fiber 仪表主机

        ● SC2 软包

        ● 电子版文档 USB 存储器，含操作手册，技术参数表和报告软件。

        ● 光接口适配器： 2.5mm 通用 UPP （可更换的）

        ● 快速开始指南和安全说明。

        ● 碱性 5 号干电池 8 节。

  描述	订货号
  OLP-85 光功率计	2307/03
  OLP-85P 光功率计，带跳线显微镜（ PCM ）	2308/03
  选项和附件
  P5000i 数字分析显微镜，含 4 个检查适配器	FBP-SD101
  RBP2 SmartClass Fiber 可充电锂电池组（ 3.7V/20W ）	2305/90.02
  PS4 交流电源适配器， 12V ， 2A	2305/90.01
  UC4 SmartClass Fiber 免手提载具	2128/01
  UC4P SmartClass Fiber 带 PCM 免手提载具	2128/02
  SC2 软包	2128/03
  UPP 2.5mm OLP-8x 2.5mm 连接器	2307/90.02
  UPP 1.25mm OLP-8x 1.25mm 连接器	2307/90.03
  USB 电缆， USB-A 到 Micro-USB	K807
